A 靴下Tフランジは、小径、高圧、高温システム向けに設計された重要な配管コンポーネントです。 この詳細なガイドでは、ソケット フランジとは何か、その仕組み、構造上の利点、寸法規格、 材料のオプションと、石油とガス、化学処理、 そして発電。実際のエンジニアリングの実践と製造の専門知識を活用龍眼、この記事が役立ちます エンジニア、バイヤー、プロジェクト マネージャーは、情報に基づいて自信を持って意思決定を行うことができます。

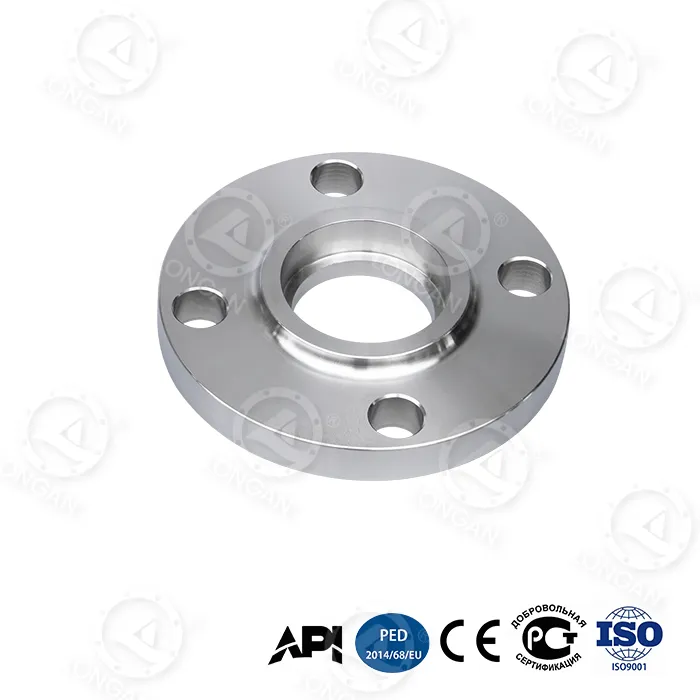

A ソケットフランジソケット溶接フランジとも呼ばれる、凹型ソケットで設計されたパイプ フランジの一種です。 これにより、外縁の周囲に隅肉溶接を適用する前にパイプを挿入できるようになります。スリップオンフランジとは異なり、パイプは フランジの穴を通過しません。その代わり、ソケット内で止まり、コンパクトで安全なジョイントを形成します。
ソケットフランジは主に以下の用途に使用されます。小さな公称パイプサイズ、通常は NPS 1/2 インチから 3 インチで、高圧の場合、 高温とスペースの制限により、優れた接合部の完全性が求められます。
詳細な製品仕様を直接調べることができます。龍眼のソケットフランジ製作ページ、 材料のオプション、圧力クラス、加工精度の概要を説明します。
ソケット フランジの背後にある設計原理は、パイプの動きを制限し、溶接応力を集中させることにより、シンプルでありながら効果的です。 外側では、内部の溶接欠陥のリスクを最小限に抑えます。
パイプは肩に達するまでソケットに挿入され、その後わずかに (通常 1.6 mm) 引き戻されて、 熱膨張のため。外側にすみ肉溶接が施され、パイプがフランジ本体にしっかりと固定されます。
この設計により、完全溶け込み突合せ溶接の必要がなくなり、機械的強度を維持しながら溶接時間を短縮できます。
ソケット フランジは、次の利点があるため、高圧システムで広く採用されています。
ソケット フランジに大きく依存する業界には次のようなものがあります。
| 材料 | 標準 | 代表的な用途 |
|---|---|---|
| 炭素鋼 | ASTM A105 | 一般高圧パイプライン |
| ステンレス鋼 | ASTM A182 F304/F316 | 腐食性および衛生的なシステム |
| 合金鋼 | ASTM A182 F11/F22 | 高温サービス |
龍眼 は完全な材料トレーサビリティと PMI テストを提供し、すべてのソケット フランジがプロジェクトの仕様を満たしていることを確認します。
ソケット フランジは、主要な世界標準に従って製造されています。
通常、圧力クラスはクラス 150 からクラス 2500 までの範囲にあり、ソケット フランジは極端な動作条件に適しています。
| フランジタイプ | 強さ | 一般的なサイズ範囲 | 使用事例 |
|---|---|---|---|
| ソケットフランジ | 高い | 小径 | 高圧&コンパクトシステム |
| スリップオンフランジ | 中くらい | 広い | 低圧から中圧 |
| ウェルドネックフランジ | 非常に高い | すべてのサイズ | 臨界応力システム |
龍眼 では、ソケット フランジは CNC 機械加工、厳格な寸法検査、および完全な準拠を使用して製造されています。 国際規格。各バッチは目視検査、機械試験、および表面処理の検証を受けます。
この製造規律により、納品されたすべてのソケット フランジが要求の厳しい環境でも確実に機能することが保証されます。
はい、適切に溶接され取り付けられている場合、ソケット フランジは周期的な圧力条件下でも良好に機能します。
直径が大きくなると応力集中と溶接の困難さが増すため、他のタイプのフランジがより実用的になります。
絶対に。ステンレス鋼および合金のオプションは、優れた耐食性を提供します。
適切なソケット フランジの選択は、仕様だけではなく、長期的なシステムの安全性、パフォーマンス、コスト効率も重要です。 Longan は実証済みの製造経験とグローバルなプロジェクト サポートにより、お客様の用途に最も信頼できるソリューションの選択をお手伝いいたします。
新しいプロジェクトを計画している場合、または技術サポートが必要な場合は、お問い合わせ今すぐソケット フランジの要件について当社のエンジニアリング チームと話し合ってください。
