A 鋼製高圧フランジ極度の圧力と温度の下で動作する配管システムの安全性、信頼性、性能を確保する上で決定的な役割を果たします。石油やガスのパイプラインから石油化学プラントや発電施設に至るまで、フランジを正しく選択することでシステム全体の長期安定性が決まります。この詳細なガイドでは、スチール製高圧フランジとは何か、その仕組み、関連規格、材料、用途、選択基準、購入者が避けるべきよくある間違いについて説明します。

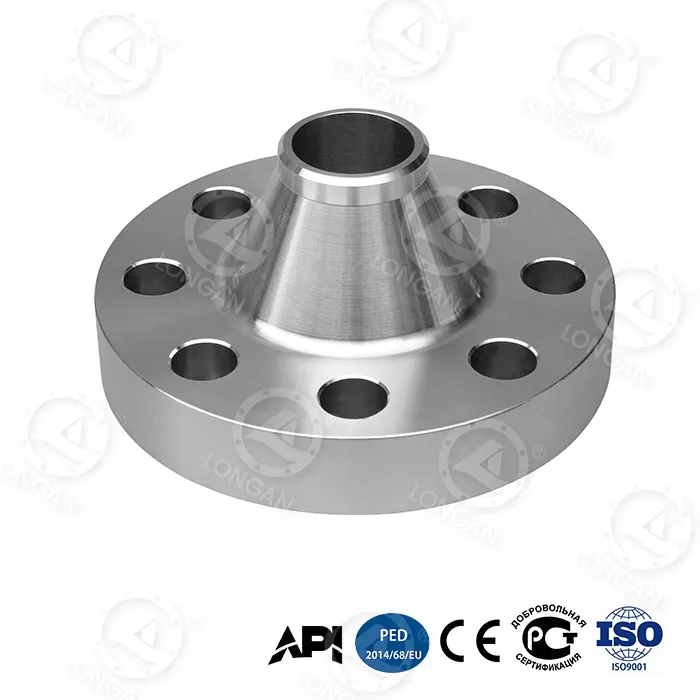

A 鋼製高圧フランジ非常に高い内圧下で動作するシステム内のパイプ、バルブ、ポンプ、またはその他の機器を接続するために設計された鍛造または機械加工された鋼製コンポーネントです。通常のフランジとは異なり、これらは極度の機械的ストレス、温度変動、腐食性媒体に耐えるように設計されています。
スチール製高圧フランジは通常、クラス 900 以上の定格であり、ASME B16.5 や ASME B16.47 などの規格に応じて、1500、2500、またはそれ以上の圧力クラスに達する場合があります。その信頼性は、材料の完全性、精密な機械加工、国際規格への準拠に大きく依存します。
スチール製高圧フランジの動作原理は、制御された圧縮と荷重分散に基づいています。 2 つのフランジを間にガスケットを介してボルトで固定すると、加えられたボルトのトルクによって漏れを防ぐのに十分なシール応力が発生します。
高圧システムでは、平面度や材質のわずかな偏差でも故障につながる可能性があります。これがメーカーが好む理由です龍眼厳格な品質管理と高度な鍛造プロセスを重視しています。
国際規格は、鋼製高圧フランジの寸法、圧力クラス、材質、および試験要件を定義しています。これらの規格への準拠は、システムの互換性と安全性にとって不可欠です。
| 標準 | 説明 | 一般的な圧力クラス |
|---|---|---|
| ASME B16.5 | 管フランジおよびフランジ付き継手 | 150～2500 |
| ASME B16.47 | 大径スチールフランジ | 300～900 |
| EN 1092-1 | 欧州フランジ規格 | PN16～PN400 |
| API 6A | 石油・ガス井頭設備 | 最大 20,000 psi |
材料の選択は、耐圧性、腐食性能、耐用年数に直接影響します。スチール製高圧フランジは通常、次のものから製造されます。
各材料は、強度、靭性、耐食性のバランスを備えています。過酷な環境では、多くの場合、合金鋼やステンレス鋼が好まれます。
さまざまな取り付けおよび圧力要件に合わせて、さまざまなフランジ タイプが設計されています。
中でもウェルドネック鋼製高圧フランジは応力分散に優れているため最も広く使用されています。
スチール製高圧フランジは、安全性と信頼性が交渉の余地のない業界では不可欠です。
これらの分野では失敗は許されないため、エンジニアは次のような認定メーカーを信頼します。龍眼.
適切なスチール製高圧フランジを選択するには、体系的なアプローチが必要です。
技術パラメータをよりよく理解するために、このスチール製高圧フランジのリソースから詳細な製品仕様を参照することもできます。
これらの間違いを回避すると、システムの安全性と寿命が大幅に向上します。
| 特徴 | 鋼製高圧フランジ | 標準フランジ |
|---|---|---|
| 圧力定格 | クラス900以上 | クラス150～600 |
| 材料強度 | 高合金鋼 | 標準炭素鋼 |
| アプリケーション | 重要なシステム | 一般的なパイプライン |
設計と材質に応じて、クラス 900 から 2500 以上の圧力に対応できます。
はい。 Longan などの評判の良いメーカーは、カスタマイズされた寸法、材料、テストを提供できます。
認証により、規格への準拠が保証され、安全性とパフォーマンスが保証されます。
スチール製高圧フランジは単なるコネクタではなく、システム全体を故障から保護する重要な安全コンポーネントです。規格、材料、用途、選択原則を理解することで、エンジニアや調達専門家は情報に基づいた意思決定を行うことができます。
信頼性が高く、認定されたアプリケーション固有のスチール製高圧フランジ ソリューションをお探しの場合は、次のような経験豊富なメーカーと提携してください。龍眼大きな違いを生むことができます。技術サポート、見積もり、カスタム ソリューションについては、お気軽にお問い合わせください。お問い合わせ今すぐ当社の専門家が次の高圧プロジェクトをサポートしましょう。
