A フロリダ州フランジにて工業用配管システムで最も広く使用されているフランジ タイプの 1 つであり、そのシンプルな構造、コスト効率、および低圧から中圧用途における信頼性の高いシール性能で知られています。この記事では、フラット フランジとは何か、その仕組み、主な利点、材料、規格、用途、プロジェクトに適切なフラット フランジを選択する方法について説明します。

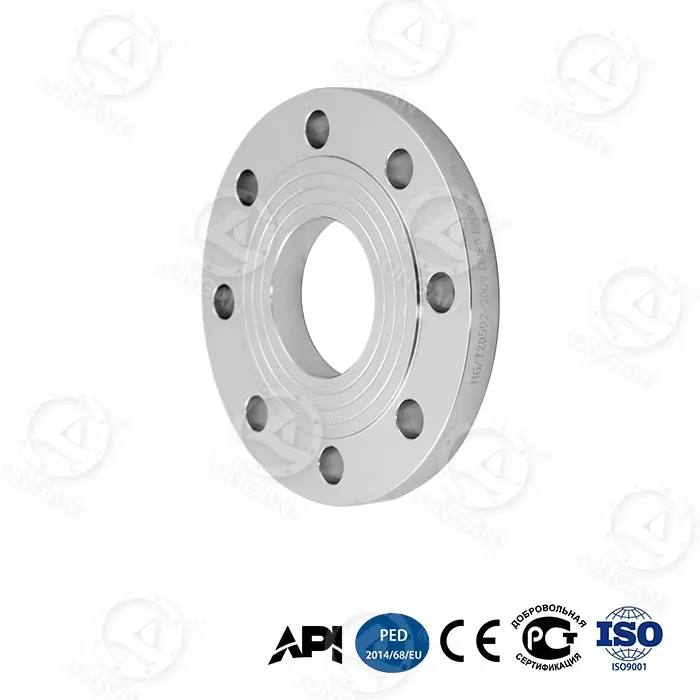

A フラットフランジ平板フランジまたは平溶接フランジとも呼ばれる、平らな表面と等間隔のボルト穴を持つ単純な円板形状を特徴とする管フランジの一種です。平面フランジやリングタイプのジョイントフランジとは異なり、平フランジのシール面は完全に平坦であるため、極度の耐圧性が要求されない用途に最適です。
平らなフランジは通常、パイプに直接溶接されるか、ボルトとガスケットを使用して接続されます。設計が簡単なため、製造と設置が容易で、プロジェクト全体のコストが大幅に削減されます。
の動作原理フラットフランジ比較的シンプルですが非常に効果的です。 2 つの平らなフランジが向かい合って配置され、間にガスケットが配置されます。次に、ボルト穴にボルトを挿入し、均等に締め付けて密閉された接合部を形成します。
適切に取り付けられると、ガスケットに加えられる圧縮力によって漏れのないシールが確保され、液体やガスが配管システムから漏れるのを防ぎます。このため、フラット フランジは以下の用途に特に適しています。
フラット フランジの構造を理解することは、エンジニアがアプリケーション要件に適合するかどうかを評価するのに役立ちます。
| 特徴 | 説明 | 利点 |
|---|---|---|
| 平らなシール面 | 盛り上がった表面や溝のある表面がない | ガスケットの位置合わせが簡単 |
| 均一なボルト穴 | フランジ周囲に均等に分布 | バランスのとれた締め付け力 |
| シンプルなディスク形状 | ネックやハブが無い | 製造コストの削減 |
| 溶接またはボルト接続 | 複数の接合方法に対応 | 柔軟な設置 |
フランジを選択するとき、エンジニアはフラット フランジをウェルド ネック フランジやスリップオン フランジなどの他の一般的なタイプと比較することがよくあります。
| フランジタイプ | 圧力定格 | 料金 | 一般的な使用方法 |
|---|---|---|---|
| フラットフランジ | 低から中程度 | 低い | 水、空気、石油のパイプライン |
| ウェルドネックフランジ | 高い | 高い | 高圧システム |
| スリップオンフランジ | 中くらい | 中くらい | 一般産業用配管 |
より複雑なデザインと比較すると、フラットフランジシンプルさと経済性に優れており、標準的な産業プロジェクトで人気の選択肢となっています。
材料の選択は、フラット フランジの耐久性と性能に直接影響します。一般的な材料には次のものがあります。
メーカーのような龍眼は、さまざまな産業要件を満たすために、複数の材料の平らなフランジを提供します。
フラット フランジは国際規格に従って製造されており、互換性と安全性を確保しています。一般的な標準には次のようなものがあります。
詳細な仕様については、寸法表と材料オプションが記載されているこのフラット フランジ技術リファレンスを参照してください。
フラット フランジはその多用途性により、さまざまな業界で広く使用されています。
フラット フランジを選択するときは、次の要素を考慮してください。
調和のとれたフラット フランジにより、安全性、効率性、長期にわたるパフォーマンスが保証されます。
フランジ製造における長年の経験により、龍眼世界標準を満たす信頼性の高いフラット フランジ ソリューションを提供します。材料の選択から品質検査に至るまで、すべてのフラット フランジは一貫した性能と長い耐用年数を実現するように設計されています。
一般に、低圧から中圧の用途には平らなフランジが推奨されます。高圧システムの場合は、ウェルドネック フランジの方が適しています。
はい、フランジ面が損傷しておらず、新しいガスケットが使用されている場合に限ります。
平らなフランジには、ゴム、PTFE、繊維ガスケットなどの柔らかいガスケットが一般的に使用されます。
信頼できるものを探しているならフラットフランジプロジェクトのニーズに合わせたソリューション、龍眼は専門的な指導と高品質の製品でお客様をサポートする準備ができています。お気軽にお問い合わせ今日は仕様、価格、配送オプションについて話し合います。
