亜鉛メッキパイプシステムがネジ付きフランジを好むのはなぜですか?

上海郊外の水処理施設では、メンテナンス作業員が亜鉛メッキ鋼管の一部を交換している。このパイプは 10 年以上使用されており、亜鉛メッキコーティングが腐食から保護しています。乗組員は新しいセクションを既存のシステムに接続する必要があります。接続を溶接するか、ネジ付きフランジを使用するかの 2 つのオプションがあります。溶接には亜鉛メッキ皮膜を研磨する必要があり、溶接部が腐食しやすくなります。火気厳禁作業の許可や特殊な設備も必要となる。対照的に、ねじ付きフランジは、保護コーティングを損傷することなく、また熱間加工を必要とせずに、簡単な手工具で取り付けることができます。これが、亜鉛メッキパイプシステムがネジ付きフランジを好む理由です。選択は利便性だけを考慮したものではありません。腐食保護の完全性を維持し、システム全体の長期信頼性を確保することが重要です。

ねじ付きフランジは、ねじ山によってパイプに接続されるタイプのフランジです。さまざまな用途に合わせて、さまざまなサイズと圧力定格をご用意しています。亜鉛メッキパイプシステムでは、ねじ付きフランジ溶接ネック フランジ、スリップオン フランジ、ラップ ジョイント フランジなど、他のフランジ タイプに比べていくつかの利点があります。この記事では、亜鉛めっきパイプ システムにねじ付きフランジが推奨される理由を技術的および実践的に検討します。亜鉛めっき塗装への溶接の影響、ねじ接続の取り付け効率、ねじフランジのシール性能、互換性を確保する材料仕様について説明します。温州龍安フランジ有限公司の工場から詳細な製品仕様も提供します。

目次

• 1. ねじ付きフランジとは何ですか?またその仕組みは何ですか?
• 2. 溶接により亜鉛メッキパイプシステムが損傷するのはなぜですか?
• 3. ねじ付きフランジの取り付けはどのようにして亜鉛コーティングを維持しますか?
• 4. シールと圧力の性能特性は何ですか?
• 5. 互換性を保証する材料と仕様は何ですか?
• 6. ネジ付きフランジは他のタイプのフランジとどう違うのですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. ねじ付きフランジとは何ですか?またその仕組みは何ですか?

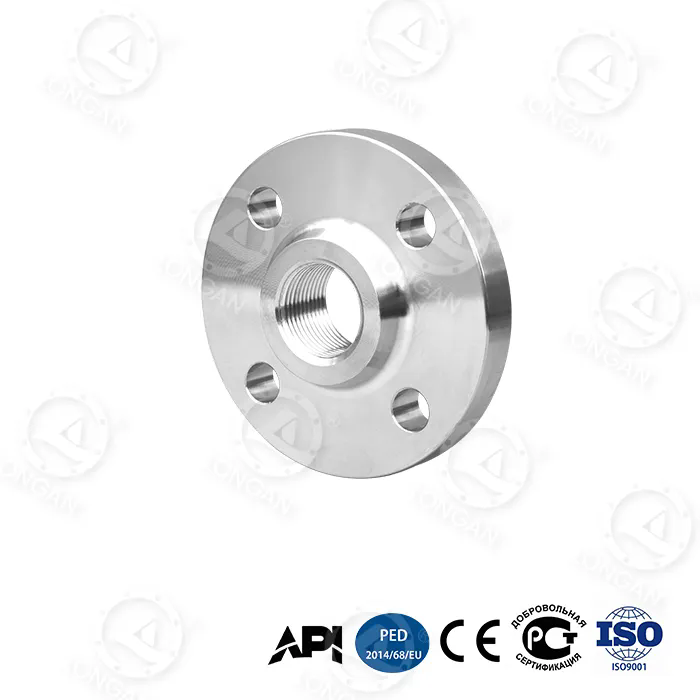

ねじ付きフランジは、ねじ山によってパイプに取り付けられるタイプの管フランジです。フランジには、パイプ端の雄ねじと一致するねじ穴があります。フランジを取り付けるには、パイプの端にネジを切り、フランジをパイプにねじ込みます。その後、フランジはシール溶接またはバックアップ溶接で所定の位置に固定されますが、多くの低圧用途では溶接は必要ありません。ねじ接続により、中程度の圧力と温度に耐えることができるメカニカル シールが提供されます。ねじ付きフランジは、1/2 インチから 24 インチまでのさまざまなサイズと、150 ～ 2500 の圧力クラスで入手できます。これらは、溶接が現実的または望ましくない水処理、化学処理、および工業用配管システムで一般的に使用されます。

ねじ付きフランジの設計はシンプルですが効果的です。フランジ面は通常、相手フランジに応じて盛り上がっているか平らになっています。ねじ穴は正確な公差に合わせて機械加工されており、管のねじ山との適切な嵌合が保証されます。フランジは通常、用途に応じて鍛造鋼、鋳鋼、またはステンレス鋼で作られます。亜鉛メッキパイプシステムでは、ネジ付きフランジもパイプに合わせて亜鉛メッキされ、腐食から保護されます。以下の表は、主要なコンポーネントとその機能をまとめたものです。

で温州龍安フランジ有限公司、当社の工場では、さまざまなサイズ、圧力定格、材料のねじ付きフランジを製造しています。当社では、亜鉛メッキパイプシステムで使用するために特別に設計された亜鉛メッキネジ付きフランジを提供しています。当社のフランジは、ANSI B16.5、DIN、JIS などの国際規格に従って製造されており、幅広いパイプや継手との互換性を保証します。

2. 溶接により亜鉛メッキパイプシステムが損傷するのはなぜですか?

亜鉛メッキパイプは、腐食から保護するために亜鉛の層でコーティングされた鋼パイプです。亜鉛コーティングは犠牲陽極として機能します。つまり、鋼よりも優先的に腐食し、鋼を錆から保護します。この保護は、亜鉛コーティングが無傷である限り効果的です。パイプが溶接されると、溶接プロセスの熱により、熱影響部の亜鉛コーティングが焼き取られます。これにより、下地の鋼材が露出し、腐食しやすくなります。さらに、溶接プロセスでは、蒸発した亜鉛から有毒なフュームが発生する可能性があり、溶接工にとって危険となる可能性があります。以下の表は、亜鉛メッキパイプへの溶接の影響をまとめたものです。

これらの影響により、亜鉛メッキパイプを接続するための溶接は望ましくない選択肢となります。別の方法は、熱を必要としない機械的接続を使用することです。ネジ付きフランジもそのような接続の 1 つです。フランジをねじ付きパイプの端にねじ込むことにより、亜鉛コーティングが維持され、システムの腐食保護がそのまま残ります。私たちの工場では、亜鉛メッキ塗装を維持することの重要性を理解しています。当社のねじ付きフランジは、パイプの完全性を損なうことなく、信頼性の高い機械的接続を提供するように設計されています。

3. ねじ付きフランジの取り付けはどのようにして亜鉛コーティングを維持しますか?

ネジ付きフランジの取り付けは、熱を必要としない単純な機械プロセスです。管端のねじ切りは、管ねじ切り機や手ねじ切り機を使用して行います。ねじ切りプロセスでは、パイプの端から少量の材料が除去されますが、パイプの残りの部分の亜鉛コーティングはそのまま残ります。次に、フランジをねじ付きパイプ端にねじ込みます。ねじ山が噛み合ってメカニカルシールを形成します。場合によっては、シールを強化するためにねじ山シーラントまたはテープがねじ山に適用されます。次に、フランジを相手側のフランジにボルトで固定し、接続が完了します。プロセス全体は、熱間作業許可や特殊な溶接機器を必要とせず、簡単な手工具で完了できます。以下の表は、ねじ付きフランジを取り付ける手順をまとめたものです。

インストールプロセスは迅速、クリーン、安全です。爆発性雰囲気や密閉空間など、高温作業が禁止されている場所でも作業が可能です。また、溶接部を再コーティングする必要がなくなり、時間と材料を節約できます。当社の工場では、ネジ付きフランジの詳細な取り付け手順を提供しており、当社の技術チームがあらゆる質問に対応します。

4. シールと圧力の性能特性は何ですか?

ねじ付きフランジのシール性能は、ねじのかみ合いの品質と適切なねじシーラントの使用によって決まります。適切に取り付けられた場合、ねじ接続により、中程度の圧力と温度に対して漏れのないシールが提供されます。ねじ付きフランジの圧力定格は、その設計、材質、サイズによって決まります。標準のねじ付きフランジは、150 ～ 2500 の圧力クラスで利用できます。以下の表は、当社のねじ付きフランジの一般的な圧力および温度定格をまとめたものです。

一般に、ねじ接続の圧力定格は、同じサイズおよびクラスの溶接接続の圧力定格よりも低いことに注意することが重要です。これは、ねじ山によってパイプの肉厚が減り、応力集中が生じるためです。このため、ネジ付きフランジは通常、低圧用途や、ネジを収容するのに十分なパイプの壁厚がある場合に使用されます。亜鉛メッキパイプシステムでは、ねじ付きフランジの圧力定格がパイプおよびシステムの圧力定格と一致している必要があります。当社の工場では、お客様の用途に適した圧力クラスの選択をお手伝いいたします。

5. 互換性を保証する材料と仕様は何ですか?

ねじ付きフランジの材質は、パイプの材質および搬送される流体と適合する必要があります。亜鉛メッキパイプシステムの場合、フランジは通常、パイプに適合し、同じレベルの腐食保護を提供する亜鉛メッキ鋼で作られています。必要に応じて、フランジをステンレス鋼または他の材料で作ることもできます。ねじ付きフランジの仕様には、サイズ、圧力クラス、材質、ねじのタイプ、フランジ面のタイプが含まれます。以下の表は、当社の亜鉛メッキねじ付きフランジの主な仕様をまとめたものです。

温州龍安フランジ有限公司では、当社の工場でこれらの仕様などを満たすねじ付きフランジを製造しています。特殊なサイズ、特殊な材質、特殊なネジの種類など、特定のプロジェクト要件に合わせてフランジをカスタマイズできます。当社の品質管理プロセスには、寸法検査、ねじゲージ、圧力テストが含まれており、すべてのフランジが必要な基準を満たしていることを確認します。

6. ネジ付きフランジは他のタイプのフランジとどう違うのですか?

亜鉛メッキパイプシステムのフランジを選択する場合、エンジニアには溶接ネックフランジ、スリップオンフランジ、ラップジョイントフランジ、ねじ込みフランジなどのいくつかのオプションがあります。それぞれのタイプには独自の長所と短所があります。以下の表は、これらのフランジ タイプの主な特性を比較しています。

表が示すように、ネジ付きフランジは、追加のコンポーネントや手順を必要とせずに亜鉛メッキコーティングを維持できる唯一のタイプです。亜鉛メッキのスタブ端を使用する場合、ラップジョイントフランジでもコーティングを維持できますが、より多くの部品が必要となり、より高価になります。ウェルドネックとスリップオンフランジには溶接が必要ですが、これによりコーティングが損傷し、再コーティングが必要になります。これらの理由により、亜鉛メッキパイプシステムにはねじ付きフランジが推奨されます。

7. よくある質問（FAQ）

質問 1: 亜鉛メッキパイプシステムのねじ付きフランジの最大圧力定格はどれくらいですか?

回答: ねじ付きフランジは、最大 2500 の圧力クラスで利用できます。ただし、ねじ付き接続の最大定格圧力は、一般に、同じサイズおよびクラスの溶接接続の最大圧力定格よりも低くなります。これは、ねじ山によってパイプの肉厚が減り、応力集中が生じるためです。ほとんどの亜鉛メッキパイプシステムでは、クラス 150 またはクラス 300 のフランジで十分です。温州龍安フランジ有限公司では、お客様の用途に適した圧力クラスの選択をお手伝いいたします。

質問 2: ねじ付きフランジは高温用途で使用できますか?

回答: ねじ付きフランジは高温用途で使用できますが、温度定格はフランジとガスケットの材質によって異なります。標準の亜鉛メッキ炭素鋼フランジは、200°C までの温度に適しています。高温の場合は、ステンレス鋼または合金鋼のフランジが必要になる場合があります。システムの動作温度に適したフランジとガスケットを選択することが重要です。

質問 3: ねじ付きフランジにはどのタイプのねじシーラントを使用する必要がありますか?

回答: PTFE テープまたはパイプドープは、ねじ付きフランジのねじシーラントとして一般的に使用されます。 PTFE テープは貼り付けが簡単で、水やその他の多くの液体に対して良好なシールを提供します。パイプドープはねじ山に塗布されるペーストで、高圧に対してより堅牢なシールを提供します。どちらを選択するかは、用途と搬送される流体によって異なります。シーラントについては常にメーカーの推奨に従ってください。

質問 4: ねじ付きフランジとの漏れのない接続を確保するにはどうすればよいですか?

回答: 漏れのない接続を確保するには、次の手順に従ってください。ねじ山を徹底的に洗浄し、ねじ山シーラントを均等に塗布し、フランジをパイプに手で締めてから、パイプ レンチで締めます。ねじ山を損傷したり、フランジに亀裂が入ったりする可能性があるため、締めすぎないでください。可能な場合は、校正済みのトルク レンチを使用してください。最後に、フランジを相手側フランジにボルトで固定し、ガスケットに均一な圧力がかかるように星型にボルトを締めます。当社の工場では、ネジ付きフランジの詳細な取り付け手順を提供しています。

質問 5: 亜鉛メッキねじ付きフランジは飲料水システムに適していますか?

回答: はい、亜鉛メッキねじ付きフランジは、飲料水との接触が承認された基準に従って亜鉛メッキが行われている限り、飲料水システムに適しています。亜鉛コーティングは不活性で、有害な物質が水中に浸出しません。当社の工場では、ASTM A153 および飲料水用途のその他の関連規格の要件を満たす溶融亜鉛めっきを使用しています。

8. 結論

亜鉛メッキパイプシステムでは、ねじ込みフランジが他のフランジタイプにはない設置効率、腐食防止、接続の完全性の組み合わせを提供するため好まれます。ねじ接続により、亜鉛メッキコーティングを損傷したり、パイプを腐食にさらしたりする溶接の必要がなくなります。火気作業許可や特殊な機器を必要とせずに、迅速、クリーン、安全な設置が可能になります。亜鉛コーティングを維持し、システム全体の腐食保護を無傷のままに保ちます。また、中程度の圧力と温度に対して信頼性の高い漏れのないシールを提供します。温州龍安フランジ有限公司の工場では、亜鉛メッキパイプシステム用に特別に設計された高品質のねじ付きフランジを製造しています。当社は最高の材料のみを使用し、厳格な品質管理手順に従って、すべてのフランジが最高の性能と信頼性基準を満たしていることを保証します。

新しい亜鉛メッキパイプシステムを設計する場合でも、既存のパイプシステムを保守する場合でも、要件について話し合うために当社の技術チームにお問い合わせください。詳細な製品仕様、材料選択の支援、アプリケーションのサポートを提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中の水処理、工業用、商業用配管プロジェクトの信頼できるパートナーとなっています。

今すぐ温州龍安フランジ有限公司にお問い合わせくださいねじ付きフランジの要件について話し合い、当社のフランジがどのように亜鉛メッキパイプシステムの信頼性と効率を向上させることができるかを確認してください。
