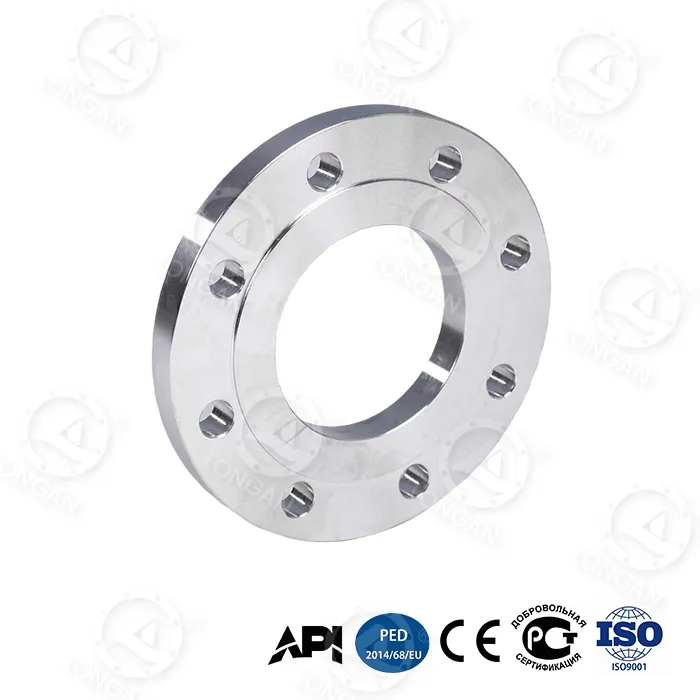

フラット溶接フランジ 304 の滑らかな面はどのように漏れを防止しますか?

記事の概要:平らな溶接フランジ 304 の滑らかな面は、シール面、ガスケット、寸法、取り付け条件が適切に一致している場合に、信頼性の高いパイプ接続を作成するのに役立ちます。温州龍安フランジ有限公司では、社内の鍛造、機械加工、検査機能を備えた工業用フランジを製造しています。この記事では、フランジ面の品質、材料の選択、寸法精度、設置方法がどのように連携して工業用配管システムの漏れリスクを軽減するかについて説明します。

目次

• フランジ接続部の漏れの原因は何ですか?
• 滑らかな表面は漏れを防ぐのにどのように役立ちますか?
• ガスケットをフランジにどのように適合させる必要がありますか?
• 寸法と圧力定格が重要なのはなぜですか?
• バイヤーはフランジの品質をどのように確認できますか?
• 304 スムースフェイス フランジはどこに使用されますか?
• よくある質問

フランジ接続部の漏れの原因は何ですか?

フランジの漏れが 1 つの要因だけで発生することはほとんどありません。私たちの経験では、接続はフランジ面、ガスケット、ボルト、パイプの位置合わせ、動作条件を含む完全なアセンブリとして考慮する必要があります。正しい公称サイズに製造されたフランジであっても、シール面が損傷していたり​​、ガスケットがプロセス流体に適していない場合には、漏れが発生する可能性があります。 を評価するとき、平坦溶接フランジ 304 平滑面をインストールする前に、次の潜在的な原因を確認することをお勧めします。

• 不均一なシール面:歪み、傷、へこみ、表面に過度の凹凸があると、ガスケットの均一な接触が妨げられることがあります。
• ガスケットの選択が間違っている:ガスケットは流体、温度、圧力に耐えられないと劣化したり、シール性が損なわれることがあります。
• 配管の位置がずれている場合:パイプに過剰な応力がかかったり、位置合わせが不十分な場合、フランジ ジョイント全体に不均一な荷重が発生する可能性があります。
• 不均一なボルト荷重:不適切な締め付け順序または一貫性のないボルト荷重により、特定の領域のガスケットの圧縮が低下する可能性があります。
• 不適切な動作条件:圧力変動、熱サイクル、振動、腐食は、長期的な接合部の完全性に影響を与える可能性があります。

これらのリスクを早期に特定することは、購買チームやプロジェクト エンジニアが、フランジの材質だけに依存するのではなく、適切な製造公差と設置要件を定義するのに役立ちます。

滑らかな表面は漏れを防ぐのにどのように役立ちますか?

滑らかなシール面は、接続された 2 つのコンポーネント間のガスケットの接触面を提供します。面の形状と表面仕上げが指定された要件を満たしている場合、ガスケットはより安定して圧縮され、小さな表面の凹凸を埋めることができます。これは、接合部を横切る潜在的な漏れ経路を減らすのに役立ちます。 ただし、滑らかだからといって自動的に漏れがないことを意味するわけではありません。適切な表面仕上げは、ガスケットの材質、フランジの設計、適用される規格、および使用条件によって異なります。過度に粗い表面はガスケットの接触を妨げる可能性があり、不適切な仕上げや損傷した表面もシールを損なう可能性があります。 フラット溶接フランジ 304 の滑らかな面の場合、購入者は 3 つの重要な特性を確認する必要があります。

• 面の平坦度:シール面は、承認された図面または該当する規格に指定されている寸法公差内にとどまる必要があります。
• 表面粗さ：必要な仕上げは、ガスケットメーカーの推奨およびフランジの仕様と一致する必要があります。
• 表面状態：完成した面には、ガスケットの接触に影響を与える可能性のある目に見える傷、へこみ、腐食、機械加工の欠陥がないか検査する必要があります。

温州龍安フランジ有限公司は社内で鍛造と機械加工を行っているため、複数の製造段階にわたって生産要件を管理できます。厳格なシール要件があるプロジェクトの場合、購入者は生産前に必要な平面度と粗さの値を指定し、準拠していることを確認するための検査記録を要求する必要があります。

ガスケットをフランジにどのように適合させる必要がありますか?

ガスケットはシーリングシステムの重要な部分です。正しく機械加工されたフランジであっても、プロセス媒体と適合しないガスケットや動作条件下で十分な圧縮を維持できないガスケットと組み合わせると、漏れが発生する可能性があります。 フランジ アセンブリを注文する前に、プロジェクト エンジニアまたはガスケット サプライヤーに次の詳細を確認することをお勧めします。

• 流体の適合性:プロセス流体、洗浄用化学物質、およびガスケットと接触する可能性のあるその他の物質に対する耐性を確認します。
• 温度範囲:通常の動作温度と予測可能な温度逸脱の両方を確認してください。
• 圧力条件:ガスケットが規定の使用圧力および圧力変動に適合していることを確認してください。
• ガスケット寸法:内径、外径、厚み、必要な接触面積を確認してください。
• フランジ面:ガスケットの設計が、指定された滑らかなまたは平らなシール面と互換性があることを確認してください。

「平滑面」という用語は、図面および適用されるフランジ規格と照らし合わせて確認する必要があります。規格やメーカーが異なれば、使用する表面用語も異なる場合があるため、購入者は、すべての平面に見える表面の寸法やシール要件が同一であると想定すべきではありません。

寸法と圧力定格が重要なのはなぜですか?

寸法精度は、組み立てとシールの両方の性能に影響します。ボルト穴の間隔が正しくないと取り付けが困難になる可能性があり、承認された設計と異なるフランジの厚さや面の形状がジョイントの荷重に影響を与える可能性があります。 圧力定格にも細心の注意が必要です。 304 ステンレス鋼で作られたフランジは、あらゆる圧力や温度に自動的に適しているわけではありません。許容される使用条件は、適用される規格、サイズ、設計、材料特性、および動作温度によって異なります。 以下の表は、購入前に確認する価値のある主な仕様を示しています。

仕様	確認すべき内容	漏洩防止との関連性
材質グレード	304 ステンレス鋼および指定された材料規格	材料適合性と耐食性をサポート
呼び径	DN または NPS、ボア、および嵌合パイプの寸法	正しいフィット感とアライメントを確保するのに役立ちます
シール面	面の種類、平面度、指定面粗さ	一貫したガスケット接触をサポート
ボルト穴パターン	ボルト円径、穴数、穴径	正しい組み立てとボルトの装填を実現するのに役立ちます
圧力と温度	設計条件と適用圧力定格	フランジの定格条件を超えた使用を防止します。
ガスケットの要件	材質、寸法、動作限界	実際の使用条件下でシールを維持するのに役立ちます
検査記録	材質証明書と寸法検査結果	供給された製品が仕様を満たしているという証拠を提供します

非標準プロジェクトの場合、温州龍安フランジ有限公司はカスタマイズされたフランジ製造と OEM サービスを提供します。見積段階で承認済みの図面と完全な動作条件を提供すると、仕様のギャップが減り、製造後のコストのかかる変更を回避できます。

バイヤーはフランジの品質をどのように確認できますか?

品質チェックでは、完成した外観のみに焦点を当てるのではなく、材料、加工、寸法、トレーサビリティを網羅する必要があります。温州龍安フランジ有限公司の製造能力には、鍛造、機械加工、試験が含まれます。同社のオンライン ERP システムは、原材料の入力から完成品の発送までの生産データ管理をサポートします。 受入検査またはサプライヤーの評価には、次のようなチェックリストを使用することをお勧めします。

• 材質証明書および製品 ID を注文書と比較します。
• 承認された図面に照らして、フランジの外径、厚さ、穴、およびボルト穴のパターンを測定します。
• シール面に損傷がないか検査し、適切な測定方法を使用して指定された平面度と粗さを確認します。
• フランジの規格と圧力定格がプロジェクトの要件と一致していることを確認します。
• トレーサビリティについては、材料のマーキングと利用可能なバッチ記録を確認してください。
• 梱包を検査して、保管および輸送中にシール面が保護されていることを確認してください。

要求の厳しいパイプライン プロジェクトの場合、製造を開始する前に検査基準を合意する必要があります。プロジェクトで第三者による検査、確実な材料識別、または追加のテストが必要な場合、これらの要件を購入仕様書に記録する必要があります。

304 スムースフェイス フランジはどこに使用されますか?

304 ステンレス鋼フランジは、その機械的特性と耐食性が動作環境に適合するさまざまな産業用配管や機器の接続に使用されます。典型的な用途には、水関連システム、一般的なプロセス配管、特定の食品加工装置、およびユーティリティ接続が含まれます。 適合性は常に実際の使用条件に照らして評価する必要があります。

• 水道およびユーティリティ配管:水の化学的性質、温度、圧力、ガスケットの適合性を考慮してください。
• 食品加工機器:洗浄要件、表面仕上げ仕様、適用される衛生基準を確認してください。
• 一般的な化学処理:特に塩化物や攻撃的な物質が存在する場合は、化学的適合性を慎重に確認してください。
• 産業機器接続:嵌合寸法、振動条件、取り付けアクセスを確認してください。

温州龍安フランジ有限公司 は、石油・ガス、石油化学処理、発電、インフラなどの分野向けの工業用フランジを製造しています。適切なフランジのタイプと材質は、業界名だけではなく、技術仕様によって決定する必要があります。

よくある質問

1. 滑らかな面はフランジの漏れを完全に防ぐことができますか?

いいえ、適切な滑らかな面はガスケットの一貫した接触を実現するのに役立ちますが、漏れの防止はガスケットの適合性、ボルトの荷重、位置合わせ、動作条件、および正しい取り付けにも依存します。

2. 304 平滑面フランジにはどのような表面仕上げを指定すればよいですか?

必要な仕上げは、フランジ規格、ガスケットの種類、プロジェクトの仕様によって異なります。購入者は必要な粗さおよび平面度を図面に記載し、適用される検査方法をメーカーに確認してください。

3. 304 ステンレス鋼は腐食性流体に適していますか?

多くの一般的な環境に適していますが、すべての腐食性媒体に適しているわけではありません。塩化物や特定の攻撃的な化学物質は、局所的な腐食を引き起こす可能性があります。材料を選択する前に、プロセス流体、濃度、および動作温度を検討する必要があります。

4. 平坦溶接フランジ 304 平滑面を注文するにはどのような情報が必要ですか?

呼び径、該当する規格、圧力定格、材料グレード、面タイプ、数量、納期要件、および承認済みの図面がある場合はそれを提供します。特別な検査とトレーサビリティの要件を注文書に含めます。

5.温州龍安フランジ有限公司はカスタマイズされたフランジを供給できますか?

はい。同社はさまざまなタイプのフランジを製造し、カスタマイズされた非標準製品の OEM サービスを提供しています。生産の実現可能性とリードタイムは、寸法、材質、図面、注文要件によって異なります。

6. フランジの製造には通常どれくらい時間がかかりますか?

同社が述べている一般的な生産リードタイムは、製品の複雑さと作業負荷に応じて 2 ～ 4 週間です。ご注文の前に、特定の注文のスケジュールをご確認ください。

7. フランジの品質を確認するには、購入者はどの文書を要求する必要がありますか?

プロジェクトによっては、購入者は材料試験証明書、寸法検査報告書、トレーサビリティ記録、および該当する品質システム文書を要求する場合があります。追加のテストや第三者による検査については、製造前に合意する必要があります。

フランジの漏れ防止は、シール面、ガスケット、材質、寸法を実際の使用条件に合わせることから始まります。平らな溶接フランジ 304 の滑らかな面は、製造公差が管理され、設置要件が満たされている場合に、信頼性の高い接続を提供できます。製品仕様やカスタマイズされたフランジについてのお問い合わせは、温州龍安フランジ有限公司図面やプロジェクトの要件に合わせて。
