半導体製造施設では、製造プロセスで使用されるガスと化学物質の純度が 1 兆分の 1 単位で測定されます。単一の塵粒子、微量の水分、または微細な漏れによって、ウェーハのバッチ全体が台無しになる可能性があります。これらの超高純度のガスや化学薬品を輸送する配管システムは、どの業界でも最も要求の厳しいものの 1 つです。すべてのコンポーネント (すべてのバルブ、すべての継手、すべてのフランジ) は、清浄度、材料の純度、および気密性に関する厳格な基準を満たさなければなりません。ネジ付きフランジは、これらの高純度ラインにおける重要なコンポーネントの 1 つです。超高純度環境の完全性を維持しながら、パイプ、バルブ、機器を接続する手段を提供します。
ネジ付きフランジが半導体の高純度ラインにどのように機能するかという問題は、設計、材料、製造精度の問題です。フランジは、耐腐食性があり、ガスの発生を最小限に抑える高純度のステンレス鋼 (通常は 316L または 316L VAR) で作られている必要があります。粒子の付着を防ぎ、洗浄性を促進する、滑らかで不動態な表面仕上げが必要です。漏れのないシールを確保するには、正確な公差に合わせて機械加工する必要があります。また、設置時の汚染を防ぐために、徹底的に洗浄して梱包する必要があります。この記事では、半導体高純度ラインにおけるネジ付きフランジの役割を検討し、材料要件、設計上の特徴、製造プロセス、性能を保証する品質管理措置を取り上げます。詳しい仕様も併せてご案内させていただきますので、ねじ付きフランジ温州龍安フランジ有限公司の工場から。

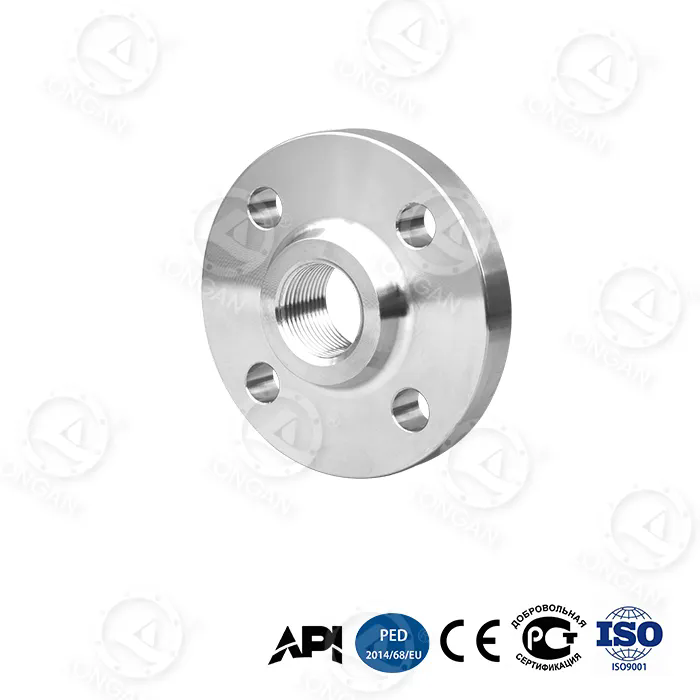

ねじ付きフランジは、ねじ接続によってパイプに取り付けられるフランジの一種です。フランジには、パイプ端の雄ねじと一致するねじ穴があります。フランジはパイプにねじ込まれ、通常はシール溶接または背面溶接で固定され、漏れを防止し、構造的完全性を実現します。ねじ付きフランジはさまざまな配管システムで使用されますが、狭いスペースでの組み立てと分解が容易になるため、半導体施設では特に価値があります。溶接設備と熟練した溶接工が必要な溶接フランジとは異なり、ねじ付きフランジは簡単な工具で取り付けることができます。このため、スペースが限られている場合や配管システムの変更が必要な場合の用途に最適です。以下の表は、半導体施設におけるねじ付きフランジの一般的な用途をまとめたものです。
| 応用 | 説明 | 主な要件 |
| バルクガス配送 | 窒素、アルゴン、水素、酸素の輸送 | 高純度、気密性 |
| 特殊ガスライン | シラン、アンモニア、その他のプロセスガスの輸送 | 耐食性、清浄性 |
| 化学薬品の配送 | 酸、塩基、溶媒の輸送 | 化学的適合性、高純度 |
| 排気ライン | プロセスツールからの排ガスの輸送 | 耐食性、気密性 |
| 冷却水ライン | 設備冷却水の輸送 | 耐食性、信頼性 |
で温州龍安フランジ有限公司、当社の工場は、半導体産業向けの高純度ねじ込みフランジの製造を専門としています。当社には、この厳しい市場の厳しい要件を満たすフランジの製造において豊富な経験があります。当社のエンジニアリング チームは、お客様と緊密に連携して、お客様固有の要件を理解し、最適なフランジ ソリューションを提供します。
ねじ付きフランジに使用される材料の純度は、ラインを流れるガスまたは化学物質の純度を維持するために重要です。金属中の微量の不純物であっても、プロセスの流れに浸出して、製品を汚染し、収率を低下させる可能性があります。高純度半導体フランジの最も一般的な材料は 316L ステンレス鋼で、耐食性を向上させるために低炭素とモリブデンが含まれています。さらに高い純度の要件を満たすために、316L VAR (真空アーク再溶解) 鋼が使用されます。 VAR 鋼は、介在物や微量元素のレベルが低いため、よりクリーンでガス放出に対する耐性が高くなります。以下の表は、標準的な 316L ステンレス鋼と 316L VAR ステンレス鋼の組成と特性を比較しています。
| 要素/プロパティ | 316L ステンレス鋼 | 316L VAR ステンレス鋼 |
| 炭素 (C) 最大 | 0.03% | 0.03% |
| クロム(Cr) | 16～18% | 16～18% |
| ニッケル(Ni) | 10～14% | 10～14% |
| モリブデン(Mo) | 2～3% | 2～3% |
| 内包物 | 標準レベル | 非常に低い |
| ガス放出率 | 標準 | 低い |
| 耐食性 | 良い | 素晴らしい |
| 料金 | より低い | より高い |
当社の工場では、高純度ステンレス鋼を専門とする認定サプライヤーから原材料を調達しています。当社では、分光分析を使用して鋼のすべてのバッチの組成を検証し、仕様を満たしていることを確認します。また、表面の汚染を除去するために追加の洗浄と不動態化の手順も実行します。当社の目標は、ラインと同じくらい純粋なねじ付きフランジを提供することです。
ねじ付きフランジの表面仕上げは、半導体の高純度アプリケーションにおいて重要な要素です。粗い表面には粒子、水分、微生物が捕捉され、プロセスの流れに放出される可能性があります。一方、滑らかな表面は掃除が簡単で、汚染物質が溜まりにくいです。表面仕上げは通常、Ra (算術平均粗さ) または RMS (二乗平均平方根粗さ) で測定されます。半導体用途の場合、表面仕上げは Ra 0.4 μm 以上である必要があります。超高純度ガスラインなどの最も重要な用途では、Ra 0.25 μm 以上の表面仕上げが必要な場合があります。以下の表は、さまざまな半導体アプリケーションの表面仕上げ要件をまとめたものです。
| 応用 | 表面仕上げ(Ra) | 洗浄方法 | 一般的な使用方法 |
| 一般的な高純度 | 0.4μm | 機械研磨 | バルクガスライン |
| 超高純度 | 0.25μm | 電解研磨 | 特殊ガスライン |
| 重要なプロセス | 0.13μm | 電解研磨+不動態化 | プロセスガスライン |
| 化学薬品の配送 | 0.25～0.4μm | 電解研磨 | 酸および溶剤ライン |
温州龍安フランジ有限公司では、当社の工場では高度な機械加工および研磨技術を使用して、必要な表面仕上げを実現しています。ダイヤモンド工具を備えた CNC 旋盤を使用して、フランジ面とボアに滑らかな表面を作成します。より高い純度の要件を満たすために、表面から材料の薄い層を除去して鏡面のような仕上げを行う電解研磨を提供します。電解研磨は、表面のクロム含有量を高めることにより、ステンレス鋼の耐食性も高めます。当社の品質管理チームは、すべてのフランジの表面仕上げを表面形状計を使用して測定し、指定された要件を満たしていることを確認します。
漏れのないシールは、半導体高純度ラインのあらゆるコンポーネントに不可欠です。微細な漏れでも水分や酸素がシステムに侵入し、プロセスガスが汚染され、収率が低下する可能性があります。ねじ付きフランジは、システムの動作圧力と温度下で信頼性の高いシールを提供するように設計する必要があります。漏れのないシールを保証する主な設計上の特徴は、フランジ面の設計、ガスケット、およびネジの設計です。フランジ面は通常、隆起面または同心円状の溝を備えた平坦面です。ガスケットは通常、フランジ面の間で圧縮される金属またはエラストマーのリングです。ねじの設計は通常、フランジとパイプの間にしっかりとフィットするテーパーねじまたは平行ねじです。以下の表は、設計上の特徴とその機能をまとめたものです。
| デザインの特徴 | 関数 | 代表的な仕様 |
| フランジ面 | シール面を提供します | 凸面、平面、または溝付き |
| ガスケット | 面間で圧縮してシールします | 金属またはエラストマーリング |
| 糸 | フランジをパイプに接続します | NPT、BSPT、またはメートル法平行 |
| シール溶接 | 一次シールと構造的完全性を提供します | 完全溶け込み溶接 |
| ボルト穴 | ガスケットを圧縮する | 正確な間隔と直径 |
当社の工場では、最も要求の厳しい半導体用途で漏れのないシールを提供するねじ付きフランジを設計しています。精密機械加工を使用して、フランジ面が平らで平行であること、およびボルト穴の位置が正確であることを保証します。また、さまざまなプロセス要件に合わせて、さまざまなガスケット オプションも提供しています。当社の品質管理チームは、出荷前にすべてのフランジ アセンブリの圧力テストを行い、気密性を検証します。
半導体用ネジ付きフランジの洗浄とパッケージングは、設計や製造と同じくらい重要です。完璧に製造されたフランジであっても、適切に洗浄および梱包されていない場合、プロセスラインを汚染する可能性があります。半導体グレードのフランジの洗浄プロセスには通常、脱脂、酸洗い、不動態化、超純水ですすぐなどのいくつかのステップが含まれます。脱脂により、機械加工から油やグリースが除去されます。酸洗いによりスケールと酸化層が除去されます。不動態化により表面の酸化クロム層が強化され、耐食性が向上します。超純水ですすぐことで残った汚れを除去します。洗浄されたフランジは次に乾燥され、クリーンルーム環境で梱包されます。以下の表は、洗浄と梱包のプロセスをまとめたものです。
| ステップ | 目的 | 代表的な方法 |
| 脱脂 | 油分やグリースを除去する | 溶剤またはアルカリ洗浄 |
| 酸洗い | スケールや酸化物を除去 | 酸浴（硝酸＋フッ化水素酸） |
| 不動態化 | 酸化クロム層を強化 | 硝酸浴 |
| すすぎ | 酸残留物を除去する | 超純水（18MΩ・cm） |
| 乾燥 | 湿気を取り除く | 窒素ブロー乾燥または真空乾燥 |
| 包装 | 輸送中の汚染を防ぐ | クリーンルーム袋詰め（クラス100以上） |
温州龍安フランジ有限公司の工場には、半導体グレードのネジ付きフランジの最終洗浄と梱包を行う専用のクリーンルームがあります。比抵抗18MΩ・cmの超純水を使用し、表面にイオン性汚染物質が残らないようにしています。また、最終製品の粒子カウントを実行して、それがお客様の清浄度要件を満たしていることを確認します。当社のパッケージは、輸送および保管中の汚染を防ぐように設計されており、粒子が混入することなくクリーンルーム環境で開封できます。
半導体グレードのネジ付きフランジの主な仕様には、サイズ、圧力定格、材質、表面仕上げ、ネジの種類、清浄度レベルが含まれます。以下の表は、当社の半導体グレードのネジ付きフランジの一般的な仕様の概要を示しています。
| 仕様 | 範囲 | 注意事項 |
| サイズ | 1/4インチ～4インチ | 利用可能なメートルサイズ |
| 圧力定格 | クラス150～クラス600 | より高い評価が利用可能 |
| 材料 | 316L、316L VAR | ASTM A182認証済み |
| 表面仕上げ | Ra0.4μm～0.13μm | 重要な用途向けに電解研磨済み |
| ねじの種類 | NPT、BSPT、メートル法 | 配管方式から選ぶ |
| 清浄度レベル | クラス100のクリーンルーム | 粒子数を確認 |
| 包装 | クリーンルームバッグ | 保護のため二重袋入り |
| 認証 | 材質認証、清浄度認証 | 熱番号までのトレーサビリティ |
当社の工場では、これらの仕様などを満たすねじ付きフランジを製造しています。お客様の特定の要件に合わせて、サイズ、材質、表面仕上げ、ねじの種類をカスタマイズできます。当社の品質管理システムには、寸法検査、材料認証、表面仕上げ測定、清浄度検証が含まれており、すべてのフランジが当社の高い基準を満たしていることを確認します。
質問 1: ねじ付きフランジと溶接フランジの違いは何ですか?
回答: ねじ付きフランジは、パイプの雄ねじにねじ込むことによってパイプに取り付けられます。溶接フランジはパイプに溶接して取り付けられます。ねじ付きフランジは取り付けと取り外しが簡単で、スペースが限られている場合や配管システムの変更が必要な場合に最適です。溶接フランジはより強力で漏れのない接続を提供し、高圧または高温の用途に適しています。半導体施設では、小規模なラインにはねじ付きフランジが使用されることが多く、大規模でより重要なラインには溶接フランジが使用されます。
質問 2: 316L VAR ステンレス鋼が半導体フランジに好まれるのはなぜですか?
回答: 316L VAR (真空アーク再溶解) ステンレス鋼は、標準の 316L 鋼よりも介在物や微量元素のレベルが低いため、半導体フランジに適しています。これにより、よりクリーンで耐腐食性が高まり、ガスの発生が少なくなります。ガス放出とは、材料から閉じ込められたガスが放出されることであり、プロセスの流れを汚染する可能性があります。 VAR 鋼は、真空中で鋼を溶解し、溶存ガスや揮発性不純物を除去することによって製造されます。
質問 3: 電解研磨とは何ですか?また、半導体フランジにとって電解研磨が重要なのはなぜですか?
回答: 電解研磨は、金属部品の表面から材料の薄い層を除去する電気化学プロセスです。表面仕上げを改善し、耐食性を高め、汚染物質を除去するために使用されます。半導体フランジの場合、電解研磨は、洗浄が容易で粒子の付着を防ぐ滑らかで不動態な表面を生成するため、重要です。また、表面が滑らかであるため、ガスの放出に利用できる表面積が減少し、プロセス流の純度が向上します。
質問 4: ねじ付きフランジの清浄度を確認するにはどうすればよいですか?
回答: ねじ付きフランジの清浄度は、目視検査、粒子数分析、表面分析などのいくつかの方法で検証できます。顕微鏡による目視検査により、大きな粒子や表面欠陥が明らかになることがあります。粒子数の分析には、超純水でフランジを洗浄し、洗浄水中の粒子をカウントすることが含まれます。 X 線光電子分光法 (XPS) などの表面分析技術は、表面上の微量汚染物質を検出できます。温州龍安フランジ有限公司では、これらの方法を組み合わせてフランジの清浄度を検証しています。
質問 5: ねじ付きフランジは超高純度ガスラインに使用できますか?
回答: はい、ねじ付きフランジは、適切な仕様に従って製造されていれば、超高純度ガスラインで使用できます。フランジは 316L VAR ステンレス鋼などの高純度の材料で作られ、滑らかな電解研磨された表面仕上げが施されている必要があります。ねじ山は正確でなければならず、フランジ面は平らで平行でなければなりません。フランジも徹底的に洗浄し、クリーンルームで梱包する必要があります。これらの条件が満たされると、ねじ付きフランジは超高純度ガスラインで信頼性の高い漏れのないサービスを提供できます。
ネジ付きフランジは、半導体高純度ラインにおいて重要な役割を果たします。信頼性の高い漏れのない接続を提供し、システムを流れるガスと化学薬品の純度を維持します。その性能は、材料、設計、製造精度、最終製品の清浄度によって決まります。温州龍安フランジ有限公司の工場には、半導体業界の最も厳しい要件を満たす高純度のねじ付きフランジを製造するための専門知識と設備があります。当社では、認証済みの 316L および 316L VAR ステンレス鋼、精密機械加工、電解研磨、クリーンルーム包装を使用して、製造するすべてのフランジが最も重要な用途にすぐに使用できるようにしています。
新しい半導体工場を建設する場合でも、既存の半導体工場を維持する場合でも、ネジ付きフランジの要件についてご相談ください。サンプル、技術データ、カスタマイズされたソリューションを提供できます。品質と顧客満足に対する当社の取り組みにより、当社は世界中の半導体メーカーの信頼できるパートナーとなっています。
今すぐ温州龍安フランジ有限公司にお問い合わせください高純度ねじ込みフランジの要件について話し合い、当社の製品がどのように半導体ラインの信頼性と純度を向上させることができるかを確認してください。
