フラット フランジはどのようにしてボルトで確実なシールを実現するのでしょうか?

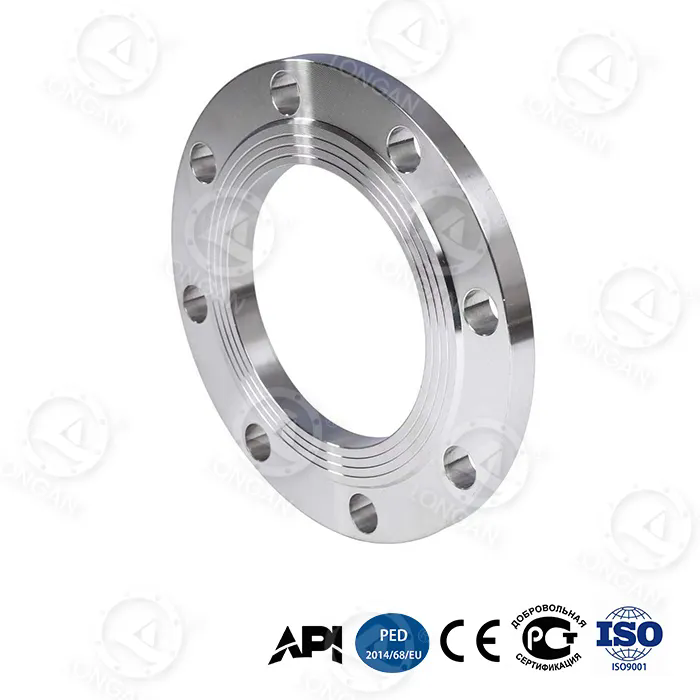

石油化学プラントでは、ボルトで締められたフラット フランジ接続には、100 bar を超える圧力と 400°C を超える温度のプロセス流体が含まれている必要があります。シールは単一のコンポーネントではなく、フランジ面、ガスケット、ボルトというシステムによって作成されます。ボルトを締めると、フランジ面間のガスケットを圧縮するクランプ力が発生します。次に、ガスケットが変形してフランジ表面の微細な凹凸を埋め、漏れを防ぐバリアを形成します。これは十分に簡単なことのように思えます。しかし、フランジの漏れは、労働災害や生産損失の最も一般的な原因の 1 つです。その理由は、信頼性の高いシールを実現するには、ボルトの荷重、ガスケットの圧縮、フランジの剛性の正確なバランスが必要であるためです。このバランスは、不適切な取り付け、不適切なボルトのトルク、または不十分なフランジ面の品質によって簡単に崩れてしまいます。

どのようにしてフラットフランジしたがって、ボルトをしっかりと締めるだけではなく、ボルトによる確実なシールを実現します。それはエンジニアリングの問題です。ボルトの荷重は、シールするのに十分なガスケットを圧縮するのに十分である必要がありますが、ガスケットが潰れたり、ボルトが折れたりするほど高くてはなりません。フランジ面は、ガスケットが適合するのに十分な平らで滑らかでなければなりませんが、ガスケットがグリップできないほど滑らかではありません。荷重を均一に分散するには、ボルトを特定の順序で締める必要があります。また、アセンブリ全体は、シール力を失うことなく、動作圧力、温度、熱サイクルに耐えられるように設計する必要があります。この記事では、これらの各要素を技術的に詳細に検討し、エンジニア、メンテナンス専門家、調達専門家にボルト式フラット フランジ シ​​ーリングについての包括的な理解を提供します。で温州龍安フランジ有限公司、当社の工場は 20 年以上にわたってフラット フランジを製造しており、シールの信頼性を決定する要因について深い理解を深めてきました。

目次

• 1. シールの仕組み：ボルトを締めると実際はどうなるの？
• 2. ボルトの荷重とトルク: 成功または失敗を決定する数値
• 3. ガスケットの選択: シールを形成する圧縮性要素
• 4. フランジ面の仕上げ: 表面粗さが重要なパラメータである理由
• 5. ボルトの締め付け順序と品質管理
• 6. よくある質問（FAQ）
• 7. 結論

1. シールの仕組み：ボルトを締めると実際はどうなるの？

フラット フランジがどのようにして信頼性の高いシールを実現するかを理解するには、まずボルト締結の仕組みを理解する必要があります。ボルトを締めると弾性的に伸びます。ボルトはバネのように作用し、ボルトの張力によって 2 つのフランジ面を引き寄せるクランプ力が発生します。このクランプ力はフランジ面を介してガスケットに伝達されます。ガスケットはフランジよりも柔らかい素材でできており、圧縮されています。圧縮すると、フランジ面の微細な谷や傷に流れ込み、加圧流体が容易に浸透できない曲がりくねった経路が形成されます。シールは、ガスケットがこれらの凹凸を埋めるのに十分に圧縮され、ガスケットにかかる残留圧縮応力が流体の内圧よりも大きい場合に達成されます。

重要な原則は、ジョイントの耐用年数を通じてガスケットを圧縮状態に維持する必要があるということです。圧縮応力が臨界レベルを下回ると、シールから漏れが発生します。圧縮応力はいくつかの理由で低下する可能性があります。特に高温では、時間の経過とともにガスケットが緩む (クリープする) 可能性があります。ボルトの緩みや振動により張力が失われる場合があります。熱膨張や曲げによりフランジ面が剥離する場合があります。フラット フランジの設計では、これらすべての要素を考慮する必要があります。より厚く、より剛性の高いフランジは曲げに抵抗し、ガスケットにかかる圧縮応力をより均一に維持します。多数の小さいボルトを使用すると、少数の大きいボルトを使用した場合よりも均一な締め付け力が得られます。また、ガスケットの材質は、緩和や化学的攻撃に耐えられるものを選択する必要があります。

次の表は、ボルト締めフラット フランジ シ​​ールの信頼性を決定する主要な力と要因をまとめたものです。

温州龍安フランジ有限公司では、これらの要素を最適化するように平フランジを設計しています。当社のフランジは高品質のスチールから製造されており、適切なフィット感と荷重分散を確保するために正確な寸法に機械加工されています。また、お客様が特定の用途で信頼性の高いシールを実現できるよう、ボルトの選択、ガスケットの選択、締め付け手順に関する技術的なガイダンスも提供します。

2. ボルトの荷重とトルク: 成功または失敗を決定する数値

ボルトの荷重は、信頼性の高いシールを実現する上で最も重要な変数です。ボルトの荷重が低すぎると、ガスケットが十分に圧縮されてシールできなくなります。ボルトの荷重が大きすぎると、ガスケットの潰れやボルトの降伏、フランジの破損などの原因となります。目標ボルト荷重は、ガスケットの材質の最小および最大圧縮応力を指定するガスケットメーカーの推奨によって決定されます。この応力は、ボルトのねじ山の摩擦とジョイントの形状を使用してトルク値に変換されます。トルクと張力の関係は、次の式で求められます。T = K × D × F。ここで、T はトルク、K はナット係数 (摩擦を考慮した無次元係数)、D はボルトの公称直径、F は希望のボルト張力です。

ナット係数 K は重要ですが、誤解されがちなパラメータです。それは、ねじ山の潤滑、ボルトとナットの表面仕上げ、およびコーティングの有無によって異なります。潤滑鋼ボルトの場合、K の一般的な値は 0.2 ですが、条件に応じて 0.1 から 0.3 の範囲になることがあります。これは、同じトルク値でも、ボルトの張力が 3 倍変化する可能性があることを意味します。このため、トルクだけではボルト荷重の信頼できる指標になりません。重要なアプリケーションの場合、エンジニアはボルトの伸び測定や直接張力インジケータなどのより正確な方法を使用します。以下の表は、一般的なボルト サイズとガスケット材質の一般的なトルク値を示しています。

当社の工場では、製造する各フラット フランジの詳細なトルク仕様をお客様に提供しています。これらの仕様は、フランジの寸法、ボルトのサイズと材質、ガスケットの種類、使用条件に基づいています。また、校正されたトルク レンチの使用と、マイクロメーターでのボルトの伸びの測定や超音波ボルト張力計の使用などの 2 番目の方法を使用してボルトの張力を検証することをお勧めします。ボルト荷重制御に対するこの厳密なアプローチは、重要な用途で信頼性の高いシールを実現するために不可欠です。

3. ガスケットの選択: シールを形成する圧縮性要素

ガスケットは、ボルト締めされたフラット フランジ接続で実際にシールを作成するコンポーネントです。フランジ面の間に押し込まれる圧縮可能な材料です。ガスケットは、フランジ面の表面の凹凸に適合するのに十分な柔らかさを持つ必要がありますが、内圧やプロセス流体の化学的攻撃に耐えるのに十分な強度も必要です。また、時間の経過や熱サイクル下でも圧縮応力を維持できる十分な弾力性も必要です。すべての用途に適した単一のガスケット材料はありません。ガスケットの材質の選択は、特定の用途の温度、圧力、化学適合性の要件によって異なります。

フラット フランジ用の最も一般的なガスケット材料は、ゴム、PTFE、スパイラル巻き、および金属ジャケットです。ゴム製ガスケットは、水道や空気ラインなどの低圧、低温の用途で使用されます。 PTFE ガスケットは、攻撃的な液体に対する耐性が必要な化学用途で使用されます。うず巻形ガスケットは、蒸気や炭化水素ラインなどの高圧、高温の用途で使用されます。メタルジャケットガスケットは、最高レベルの温度耐性と耐圧性が要求される最も要求の厳しい用途で使用されます。以下の表は、これらのガスケット材料の主な特性を比較しています。

温州龍安フランジ有限公司 ではガスケットの製造は行っておりませんが、お客様と緊密に連携して、お客様が選択したガスケットが当社のフラット フランジと互換性があることを確認しています。当社では、ガスケットを適切に装着するために重要な、隆起面の高さと表面仕上げを含む詳細なフランジ面の寸法を提供します。また、ガスケットメーカーの推奨に基づいて、ガスケットの圧縮応力とボルトのトルクに関するガイダンスも提供します。当社の目標は、フランジ、ガスケット、ボルトなどのボルト接合システム全体が確実に連携して、信頼性の高いシールを実現することです。

4. フランジ面の仕上げ: 表面粗さが重要なパラメータである理由

フランジ面の表面仕上げは、見落とされがちな重要なパラメータです。ガスケットは、シールを形成するためにフランジ面の表面の凹凸に適合できなければなりません。表面が粗すぎると、ガスケットが深い谷を埋めることができず、漏れ経路が残る場合があります。表面が滑らかすぎると、ガスケットが表面をグリップできず、圧力がかかると滑ったりはみ出したりする可能性があります。最適な表面仕上げは、これら 2 つの極端なバランスをとることによって決まります。ほとんどのガスケット材質では、表面粗さ Ra 3.2 ～ 6.3 マイクロメートルが推奨されます。これは通常、「フォノグラフィック」仕上げとして知られる鋸歯状または同心円状の溝パターンでフランジ面を機械加工することによって実現されます。

蓄音機仕上げは、ASME B16.5 や EN 1092-1 などの規格で指定されています。仕上げは、フランジ面に連続した螺旋状の溝を刻む工具によって作成されます。溝の深さと間隔は、所望の粗さを実現するために制御されます。溝のパターンにより、ガスケットが掴むことができる一連の山と谷が形成されます。このグリップは、ガスケットが内圧によって吹き飛ばされるのを防ぎ、熱サイクル下でもシールを維持するのに役立ちます。以下の表は、さまざまなガスケット材質に対する推奨表面仕上げを示しています。

当社の工場では、精密工具を備えた CNC 旋盤を使用して、すべての平らなフランジ面を指定された表面仕上げに機械加工します。当社は表面粗さ計を使用して表面仕上げを検証し、結果を品質管理文書に記録します。これにより、当社が製造するすべての平らなフランジがガスケットの着座に最適な表面を提供することが保証されます。また、さまざまなガスケットの種類や用途の要件を満たすために、スムース仕上げ、セレーション仕上げ、リングジョイント仕上げなどのさまざまな表面仕上げも提供しています。

5. ボルトの締め付け順序と品質管理

ボルトの締め付け順序も、信頼性の高いシールを実現するための重要な要素です。ボルトを1本ずつ順不同に締めるとフランジに歪みが生じ、ガスケットの圧縮が不均一になります。これにより、最終的なトルク値が正しい場合でも、漏れが発生する可能性があります。正しい手順は、複数回に分けて星型または十字型にボルトを締めることです。最初のパスは、ガスケットを装着し、フランジを位置合わせするために低トルク パス (通常は最終トルクの 30%) にする必要があります。 2 番目のパスは中トルク パス (通常は最終トルクの 60%) にする必要があります。最後のパスは、やはり星型のフルトルクで行う必要があります。この徐々に均一な締め付けにより、ガスケットが均一に圧縮され、フランジ面が平行に保たれます。

パス数と特定のトルク値は、フランジのサイズ、ボルトの数、ガスケットの材質によって異なります。多数のボルトを備えた大きなフランジの場合、3 回または 4 回のパスが必要になる場合があります。小さなフランジの場合は、2 パスで十分な場合があります。以下の表は、ボルトを締める順序の一般的なガイドラインを示しています。

締め付け手順が正しく行われたことを保証するには、品質管理が不可欠です。最終トルクパスの後、資格のある検査員は、校正されたトルクレンチを使用して各ボルトのトルクを検証する必要があります。検査官はまた、フランジが平行であることを確認するために、円周上のいくつかの点でフランジ面間の隙間をチェックする必要があります。隙間が不均一な場合は、ボルトを緩めて締める手順を繰り返す必要があります。温州龍安フランジ有限公司では、当社が製造するすべての平フランジについて、詳細な取り付け手順とトルク仕様をお客様に提供しています。また、お客様が重要な用途で信頼性の高いシールを実現できるよう、オンサイトのトレーニングと技術サポートも提供しています。

6. よくある質問（FAQ）

質問 1: フラット フランジの正しいボルト トルクはどれくらいですか?

回答: 正しいボルトトルクは、ボルトのサイズ、ボルトの材質、ガスケットの材質、および使用条件によって異なります。通常、ガスケットメーカーによって指定されるか、式 T = K × D × F を使用して計算されます。ここで、K はナット係数、D はボルト直径、F は目標ボルト張力です。温州龍安フランジ有限公司で製造するすべてのフラット フランジについて詳細なトルク仕様を提供します。校正されたトルク レンチを使用し、推奨される締め付け順序に従うことが重要です。

質問 2: ボルトを規定のトルクで締めた後でも、フラット フランジから漏れが発生するのはなぜですか?

回答: 考えられる理由はいくつかあります。ガスケットが損傷しているか、材質が間違っている可能性があります。フランジ面が損傷しているか、表面仕上げが正しくない可能性があります。ボルトが汚れていたり、潤滑が適切でなかったりすると、ナット係数が想定値と異なる結果になる可能性があります。フランジは平行でない可能性があります。または、動作条件がガスケットの圧力または温度定格を超える可能性があります。根本原因を特定するには、すべてのコンポーネントを徹底的に検査し、取り付け手順を見直す必要があります。

質問 3: 平面フランジと平面フランジの違いは何ですか?

回答: 平面フラット フランジには小さな隆起リングが面にありますが、平面フランジには完全に平面があります。隆起面はボルトの荷重をガスケットに集中させ、シール応力を高めるように設計されています。平面フランジは全面ガスケットとともに使用され、低圧用途や鋳鉄またはプラスチックのフランジで一般的です。どちらを選択するかは、用途と相手フランジによって異なります。

質問 4: 平フランジボルトはどのくらいの頻度で締め直すべきですか?

回答: フラット フランジ ボルトは、特に熱膨張やガスケットの緩和によってボルトの荷重が失われる可能性がある高温用途では、最初の 24 時間の運転後に再度締める必要があります。その後、通常、年次シャットダウンなどの定期メンテナンス期間中に再締めが実行されます。頻度はアプリケーションの重要性と動作条件によって異なります。漏れがないか定期的に点検することもお勧めします。

質問 5: フラット フランジがシールできる最大圧力はどれくらいですか?

回答: フラット フランジがシールできる最大圧力は、フランジの定格、ガスケットの材質、およびボルトの荷重によって異なります。たとえば、うず巻きガスケットを備えたクラス 150 フラット フランジは、周囲温度で最大 20 bar をシールできます。クラス 300 フランジは最大 50 bar までシールできます。圧力が高くなると、より高いフランジ定格とより堅牢なガスケット材料が必要になります。当社の工場では、さまざまな用途の要件を満たすために、さまざまな圧力クラスのフラット フランジを製造しています。

7. 結論

ボルト締めされたフラット フランジで信頼性の高いシールを実現することは、システム エンジニアリングの課題です。ボルト荷重、ガスケット圧縮、フランジ剛性、表面仕上げの正しい組み合わせが必要です。ジョイントの耐用年数を通じてガスケットが圧縮状態に留まるようにするには、これらの各要素を慎重に指定して制御する必要があります。ボルトの荷重は、ガスケットを圧縮するのに十分である必要がありますが、ガスケットやフランジを損傷するほど高くてはなりません。ガスケットはプロセス流体と適合し、動作温度と圧力に耐えることができる必要があります。フランジ面は平坦で、ガスケットが適合してグリップできるように適切な表面仕上げが施されている必要があります。また、均等な荷重分散を確保するには、ボルトを正しい順序で締める必要があります。温州龍安フランジ有限公司では、当工場で20年以上平フランジを製造しており、これらの要因を深く理解しています。当社のフランジは、適切なフィット感と荷重分散を確保するために精密に機械加工されており、信頼性の高いシールを実現するために必要な技術サポートをお客様に提供しています。
