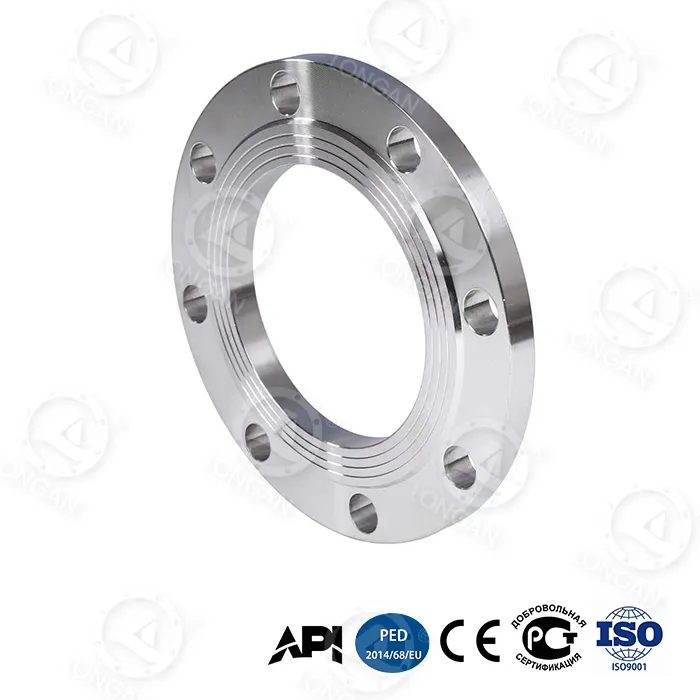

sme b16.5 平面フランジ

ASME B16.5 寸法に従って製造された従来のフランジは、通常、破裂圧力が 15MPa を超えません。 Longan の sme b16.5 平面フランジは、標準のクラス 150 ～ 2500 の取り付けインターフェースと全面シール面を維持しながら、内部構造の最適化により高圧ベアリングを実現しています。バイオニック ハニカム グリッド (曲げ剛性が 65% 向上)、傾斜焼入れ高炭素鋼 (-70°C での衝撃エネルギー 89J)、ネックに埋め込まれたチタン合金補強リング (降伏点) 1,250MPa）。 DN300の破壊圧力の実測値は42MPaに達します。すべての製品は龍安の社内工場で完全なプロセス品質管理を受けており、API 6A PSL 3G 認証を取得しています。

製品の種類と用途

sme b16.5 平面フランジは、ASME B16.5 規格に従って製造されたフルフェイス (FF) シール面フランジです。完全接触ガスケット接続が必要な配管システムに使用され、低圧大口径パイプライン、鋳鉄フランジ接続、均一なガスケット応力分布が必要な用途に適しています。この製品は、内部補強構造により、既存のパイプラインの従来のフランジと互換性のある標準インターフェース寸法を維持しながら、超高圧シナリオ（シェールガス破砕ポンプ出口や深海掘削坑口装置など）でも使用できます。

コアセールスポイント

1. 標準インターフェイス、高圧ベアリング:ASME B16.5 取り付け寸法に準拠し、DN300 破裂圧力の実測値は 42MPa で、従来の標準フランジ (≤15MPa) よりも高くなります。
2. 曲げ強度が 65% 増加:バイオニックハニカム構造によりフランジ剛性が向上し、振動環境や基礎沈下環境に適しています。
3. 視覚的な摩耗表示と予圧保持:シール面にはナノジルコニアインジケーター層が埋め込まれており、厚さが0.1mm以下になると変色します。二重円錐形のボルト穴設計により、35MPa の圧力変動時の予圧減衰を 5% 以下に抑えます (従来構造 20% 以上)。
4. 極限環境でのパフォーマンス:-70°C 衝撃エネルギー 89J;深海5,000m相当の腐食速度0.03mm/年。 120m/sの砂塵摩耗後のシール表面損傷深さ≤8μm。
5. フルライフサイクルコスト:30 年間の総コストは 6,200 ドル (従来は 18,500 ドル)。年間メンテナンス頻度0.7回（従来3.2回）。 1回の交換時間は2.5時間（従来は8時間）。

技術仕様

アイテム	パラメータ
標準ベース	ASME B16.5 (寸法、公差、圧力温度定格)
シール面タイプ	フルフェイス（FF）
圧力クラス	クラス150、300、400、600、900、1500、2500
サイズ範囲	NPS 1/2 インチ～24 インチ
材料	傾斜焼入れ高炭素鋼（ステンレス鋼もカスタマイズ可能）
内部補強	チタン合金補強リング（耐力1,250MPa）、ラジアルリブ（応力集中48％軽減）
DN300の破壊圧力	42MPa（従来品≦15MPa）
繰返し疲労寿命	20,000サイクル @35MPa (従来は5,000サイクル @25MPa)
軸変形@35MPa	0.6mm（従来1.8mm）
シール漏れ率（15°ずれ）	≤10-5 mbar・L/s (従来 >10-3)
低温衝撃（-70℃）	89J (国家標準≧34J)
深海腐食（5,000m）	0.03mm/年（30年相当）
砂塵摩耗(120m/s)	シール面損傷深さ ≤8μm (10,000h)
補助機能	ナノジルコニア摩耗インジケーター層、二重円錐形ボルト穴

認証と品質保証

● API 6A PSL 3G:ガス媒体を使用した超高圧シナリオに適用でき、空気圧試験 (定格圧力の 1.5 倍) とより厳格な非破壊試験および材料トレーサビリティが必要です。
●工場での品質管理：Longan の社内工場は、原材料の受け入れ検査 (スペクトル分析、機械サンプリング) から完成品の出荷 (100% 寸法検査、10% 磁粉検査、バッチ破裂圧力サンプリング) までの全プロセスの品質管理を実施しています。
●トレーサビリティ:各フランジには、追跡可能な材料証明書、熱処理曲線記録、寸法検査レポート、および静水圧/空気圧試験レポートが付属しており、シリアル番号を介してオンラインで入手できます。

差別化のハイライト

市場にある他の A​​SME B16.5 フルフェイス フランジと比較して、Longan の sme b16.5 フラット フェイス フランジには次のような特徴があります。

●フランジ厚の増加やボルト穴配置の変更をすることなく、規格寸法内でより高い破壊圧力（42MPa）を実現します。
●チタン合金ネック補強リングと傾斜焼入れプロセスを統合し、耐荷重性と低温靭性のバランスをとりました。
●シール面には摩耗インジケーター層が埋め込まれており、シール状態を目視検査できます。
●15°の位置ずれ条件下でシーリング漏れ率 ≤10⁻5 mbar・L/s を維持します。

カスタマイズとプロセス

カスタマイズオプション:

●標準外のサイズおよび特殊な圧力定格 (図面または技術要件が必要)
●異なる材質: 304/316L ステンレス鋼、二相ステンレス鋼など。
●プライベートラベル: レーザーマーキング、カスタムパッケージ

主要なプロセス フロー:

1.鍛造：青山控股集団の高品質原材料を使用した精密型鍛造。
2.勾配焼入れ: 制御された冷却により、高硬度の表面と高靭性のコアを形成します。
3.ハニカム構造加工：内部六角形グリッドのCNC加工。
4.チタンリング圧入：リングと母材との相対移動を防止するしまりばめ。
5.シール面仕上げ：CNC旋削、表面粗さRa≤3.2μm。
6.完全な検査とテスト: 寸法、磁性粒子、静圧/空気圧、バーストサンプリング。

サンプルとテストのサポート

● 無料サンプル:海外の購入者は、設置テストと性能検証のために 1 つの無料サンプル (サンプル料金は返金可能、送料は購入者負担) を申請できます。
● 現場での立会いテスト:工場内には3000トン耐圧試験機、繰返し疲労試験台、-80℃低温衝撃試験機、深海腐食シミュレーション室を備えています。お客様は、破裂、疲労、または極限環境のテストを現場で目撃することができます。
● サードパーティによるテスト:SGS、BV、TÜV は、化学組成、機械的特性、非破壊検査、圧力検査を依頼できます。レポートは商品と一緒にお届けします。
●保証期間：18 か月 (出荷日から)、製造上の欠陥については無料で交換します。

パフォーマンスの比較: 標準要件と Longan の測定値

アイテム	ASME B16.5 規格要件 / 従来のフランジ	龍眼 sme b16.5 平面フランジ	比較
DN300の破壊圧力	15MPa以下	42MPa	従来よりも高い
繰返し疲労寿命	25MPaで5,000サイクル	35MPaで20,000サイクル	長寿命
軸変形@35MPa	1.8mm	0.6mm	変形が少ない
15°の位置ずれ漏れ率	>10-3 mbar・L/s	≤10⁻⁵ mbar・L/s	漏れの低減
-70℃の衝撃エネルギー	≥34J (国家標準)	89J	より高い靭性
30年間の深海腐食速度	約。 0.5mm/年（炭素鋼）	0.03mm/年	腐食が遅い

設置上の注意事項

sme b16.5 平面フランジは、全面シール面設計です。シール性能を確保するには、正しい取り付けが重要です。以下の点をお守りください。

1. ガスケットの選択:フランジのシール面全体を覆い、ボルト穴のある全面ガスケットを使用する必要があります。平面ガスケットや標準の RF ガスケットは使用しないでください。
2. フランジのマッチング:フルフェイス フランジをレイズドフェイス フランジに直接ボルトで固定してはなりません。パイプラインに平面フランジが含まれている場合は、平面フランジまたはアダプターと交換する必要があります。
3.ボルト締め：二重円錐形のボルト穴設計により、3 段階のクロスパターンの均一な予圧を行うには油圧トルク レンチをお勧めします。目標予圧は、圧力定格とボルトの仕様に基づいて計算されます。 ASME PCC-1 規格を参照するか、Longan 技術チームに問い合わせてください。
4. プリロードシーケンス:すべてのボルトを目標トルクの 30%、次に 70%、最後に 100% まで仮締めします。 24 時間使用した後に再度締めてください。
5. シール面の保護:取り付ける前にシール面に傷や異物がないか点検してください。ナノジルコニア摩耗インジケーター層は薄い埋め込み層です。取り付け中に金属スクレーパーで掃除しないでください。
6. ボルト穴の位置合わせ:二重円錐形の穴の設計は自動調整を容易にしますが、取り付ける前に両方のフランジのボルト穴が 1mm 以内のずれで位置合わせされていることを確認してください。
7. パイプの位置合わせ:全面フランジにはある程度の位置ずれに対する許容値がありますが、シール寿命を確保するために、パイプの位置合わせ誤差を 2mm/m 以内に制御することを推奨します。

よくある質問

Q: 従来の ASME B16.5 フランジとの違いは何ですか?
A: どちらも同じ寸法とインターフェイスを備えており、直接交換可能です。 Longan の製品は、内部にハニカム構造、勾配焼入れ、チタン合金リングを追加し、標準要件 (≤15MPa) よりも高い測定破裂圧力 (42MPa) を達成しています。

Q: どの圧力定格に適していますか?
A: 外形寸法はクラス 150 ～ クラス 2500 の取り付けサイズに準拠しており、測定された破壊圧力は対応する定格の標準要件よりも高くなります。標準フランジよりも高い安全マージンが必要なシェールガスや深海のプロジェクトに適しています。

Q：設置時の注意点は何ですか？
A: フルフェイス ガスケットを使用する必要があり、レイズド フェイス フランジに直接ボルトで固定してはなりません。二重円錐形のボルト穴をトルクレンチで十字に 3 段階に分けて使用し、24 時間使用後に締め直すことをお勧めします。詳細な手順については、上記の「インストールに関する注意事項」を参照してください。

Q: 圧力性能はどのように確認できますか?
A: Longan は、顧客が工場で破裂または周期疲労試験を目撃することを歓迎します。各バッチのテスト記録は保持され、シリアル番号で照会できます。 SGS、BVなどによるサードパーティテストも手配できます。

まとめ：Longanのsme b16.5平面フランジはASME B16.5国際標準寸法​​システムに従い、バイオニックハニカム構造、勾配焼入れプロセス、および内蔵チタン合金補強リングを採用しています。 DN300の破壊圧力42MPa、-70℃衝撃89J、30年間の深海腐食速度0.03mm/年を測定。 API 6A PSL 3G 認証に合格しており、シェールガス採掘、深海掘削、超高圧パイプラインシステムに適しています。無料のサンプルや技術的なアドバイスを得るには、要件を送信してください。
