リング鍛造フランジ

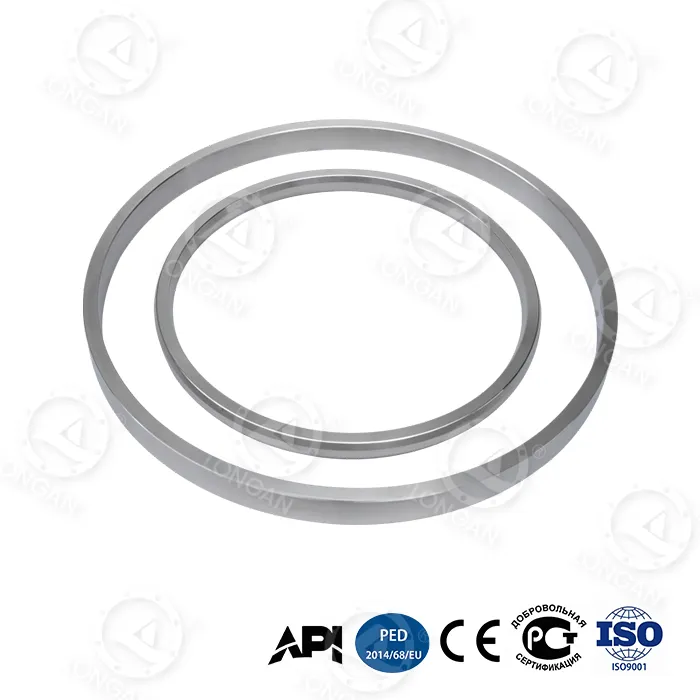

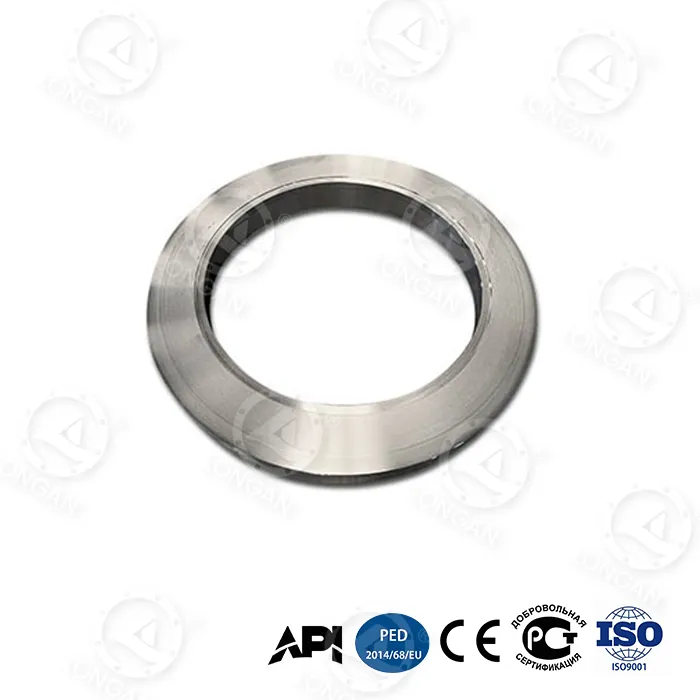

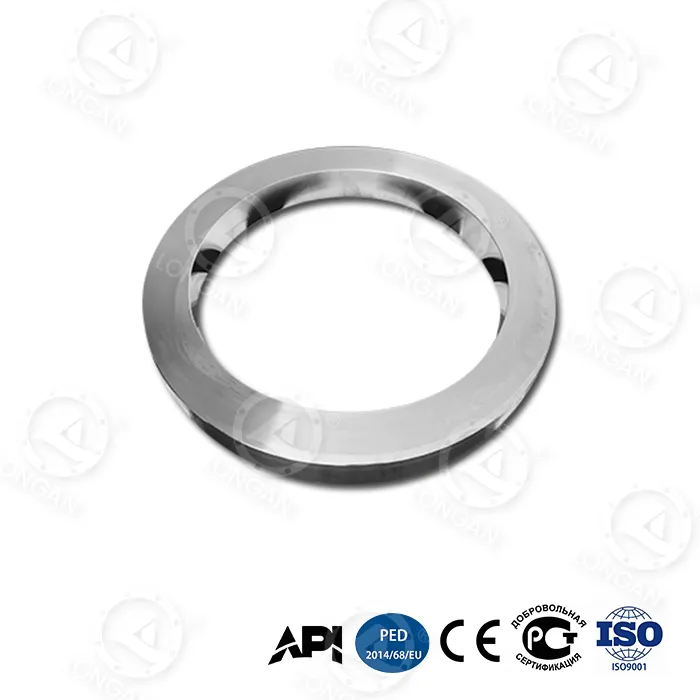

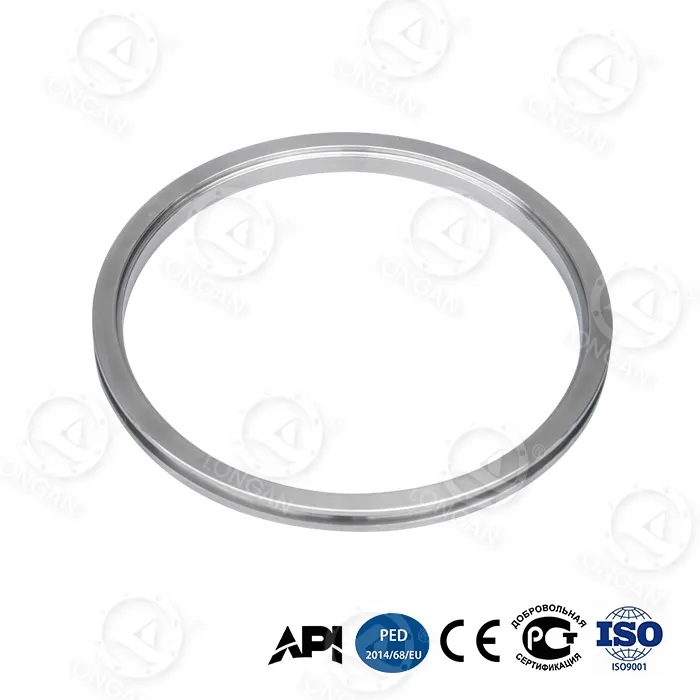

高強度で欠陥のないリング鍛造フランジは、過酷な作業条件でも信頼性の高いシールと耐久性のある接続を提供します。リング鍛造フランジは、高強度ステンレス鋼を精密鍛造加工により製造した高性能リングコネクタです。これらは、石油化学プラント、海洋エンジニアリング、発電システムなどの高圧で腐食性の高い環境で使用されます。

Longan のリング鍛造フランジには次の利点があります。

1. 業界トップクラスの機械的特性: 鋳造フランジよりも 40 ～ 60% 高い引張強さ (A105 の場合 ≥ 500 MPa) と降伏強さ (A105 の場合 ≥ 260 MPa) を提供し、耐圧能力と変形防止能力は業界で唯一のものです。

2.寸法精度と一貫性：CNC機械加工と精密金型を使用することで、寸法公差は±0.2mm以内に制御され、便利な取り付けとシールの信頼性を確保し、漏れのリスクを軽減します。

3. 長寿命：Longan は高品質のオーステナイト系ステンレス鋼 (304/316L など) を使用しており、平均寿命は鋳造フランジより 50% 以上長く、交換頻度とメンテナンスコストを大幅に削減します。

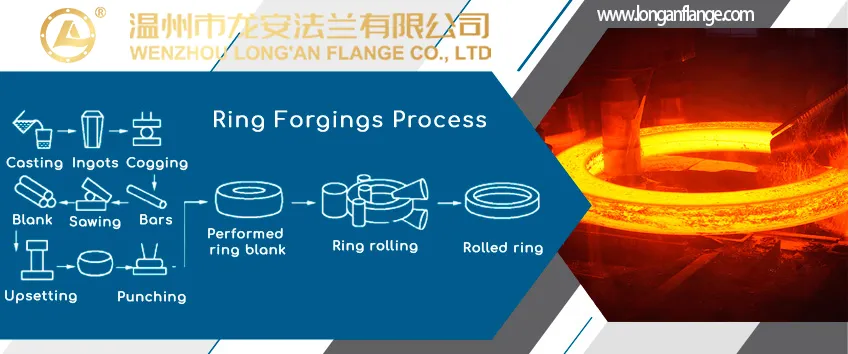

龍眼リング鍛造フランジが他の製品よりも優れていると確信できるのはなぜですか?製造工程や品質管理からご紹介します。

まず、当社の原材料には、硫黄とリンの含有量が 0.015% 以下、水素含有量が 2ppm 以下 (白斑のリスクを低減) であることを保証するために、真空脱ガスされた鋼ビレットが必要です。 ASTM A105 (炭素鋼)、A182 F316L (ステンレス鋼)、A694 F65 (高張力パイプライン鋼) が主に使用されます。

2番目のステップでは、鋸引きまたは火炎切断の公差は±2mm未満であり、加熱を均一にすることができます。

次に、Longanのリング鍛造フランジは、天然ガス回転炉または誘導炉を使用して、約1150°C（炭素鋼）または約1200°C（ステンレス鋼）まで段階的に加熱し、絶縁時間は1.5時間以上/100mmセクションです。

当社のビレット製造目標: 高さと直径の比 1.5 ～ 2.5:1

最後に、リングは CNC ラジアル-アキシャル リング圧延機を使用して圧延され、ダイカスト時の最大圧力は 4,000 トンに達します。

中東のお客様にご購入いただいた龍安リング鍛造フランジは、深海で使用され、-45℃の低温＋150MPaの水圧下でも5年間安定して稼働しており、故障記録がなく、鋳造フランジに比べて3倍以上の寿命を誇ります。確かな製品品質について、何度もフィードバックをいただいております。

要約すると、当社の龍眼リング鍛造フランジを使用することで、品質とサービスが保証されます。ぜひもっとご連絡いただければ幸いです。
