パイプライン システムに適した大きなサイズのフランジを選択するにはどうすればよいですか

ビッグサイズフランジ石油・ガス、発電、石油化学処理、海洋エンジニアリングなどの産業で使用される大口径高圧パイプライン システムで重要な役割を果たしています。適切な大きいサイズのフランジを選択するには、フランジのタイプ、材質、圧力定格、製造規格、設置条件などの複数の要素を評価する必要があります。

この詳細なガイドでは、パイプライン システムに適切な大きなサイズのフランジを選択する方法について説明しており、技術的な考慮事項、業界標準、一般的なアプリケーション、ベスト プラクティスを網羅しており、エンジニア、調達マネージャー、プロジェクト オーナーが情報に基づいた意思決定を行うのに役立ちます。

目次

• ビッグサイズフランジとは何ですか？
• ビッグサイズフランジの用途
• ビッグサイズフランジの一般的なタイプ
• 大きなサイズのフランジの材料の選択
• 国際規格と仕様
• 大きなサイズのフランジを選択する際の重要な要素
• 製造と品質管理
• インストールの課題とベストプラクティス
• ビッグサイズフランジと標準フランジ
• よくある質問

ビッグサイズフランジとは何ですか？

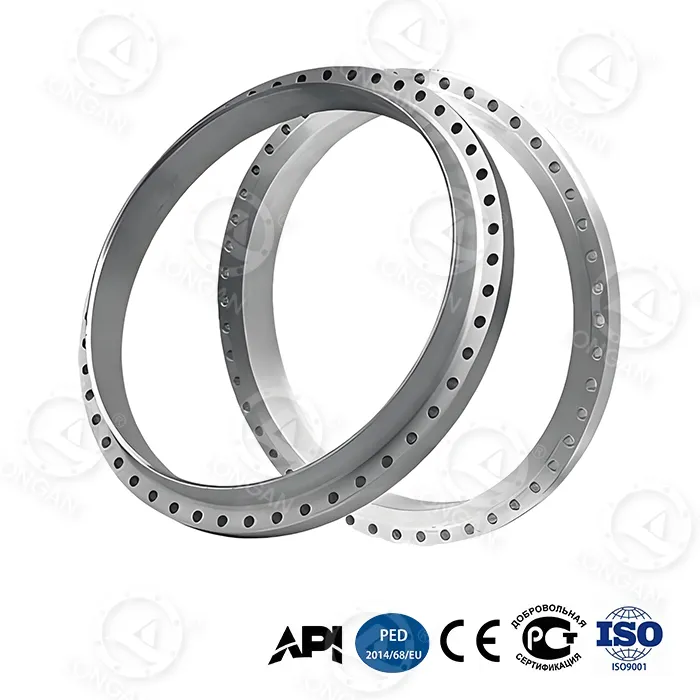

A ビッグサイズフランジ通常、公称直径が DN600 (24 インチ) を超えるフランジを指しますが、多くの重工業プロジェクトでは、フランジが DN1000、DN2000、またはさらに大きい場合もあります。これらのフランジは、要求の厳しい環境で大型のパイプ、バルブ、ポンプ、圧力容器を接続するように設計されています。

標準フランジとは異なり、大きいサイズのフランジは以下に耐える必要があります。

• 非常に高い内圧
• 大きな機械的負荷
• 熱膨張と振動
• 過酷な化学環境または海洋環境

などのメーカー龍眼は、世界的なインフラストラクチャープロジェクトの厳しい寸法精度と性能要件を満たす大型フランジの製造を専門としています。

ビッグサイズフランジの用途

大きなサイズのフランジは、流体輸送で大きな流量と高い信頼性が必要な業界で広く使用されています。

ビッグサイズフランジの一般的なタイプ

正しいフランジ タイプを選択することは、信頼性の高いパイプライン システムの基礎です。

1. ウェルドネックビッグサイズフランジ

• 高圧高温システムに最適
• 優れた応力分散を実現
• 石油やガスのパイプラインでよく使用されます

2.スリップオンビッグサイズフランジ

• 位置合わせと取り付けが簡単になりました
• 溶接ネックフランジと比較して低コスト
• 中圧力の用途に適しています

3.ブラインドビッグサイズフランジ

• パイプラインの端を閉じるために使用されます
• 将来の拡張が可能
• 圧力負荷により高い材料強度が必要

4. リングタイプジョイント（RTJ）フランジ

• 金属間のシール
• 極度の圧力や温度に最適
• 重要なシステムで指定されることが多い

大きなサイズのフランジの材料の選択

材料の選択は、フランジの性能、寿命、安全性に直接影響します。

経験豊富なメーカーは、龍眼大型フランジサプライヤープロジェクトの状況に応じて適切な材料を提案できます。

国際規格と仕様

大きなサイズのフランジは、互換性と安全性を確保するために、認められた国際規格に準拠する必要があります。

• ASME B16.5 / ASME B16.47
• EN 1092-1
• DIN規格
• BS規格
• GOST規格

これらの規格に準拠することで、寸法精度、圧力定格、材料のトレーサビリティが保証されます。

大きなサイズのフランジを選択する際の重要な要素

大きなサイズのフランジを選択する場合は、次の重要な要素を考慮してください。

1. 呼び径と圧力定格
2. 動作温度
3. 媒体（石油、ガス、水、化学薬品）
4. 設置環境
5. フランジフェーシングタイプ
6. 長期的なメンテナンス要件

製造と品質管理

サイズと用途により、大きなサイズのフランジには高度な製造プロセスが必要です。

• 鍛造または転造リング鍛造
• 精密CNC加工
• 非破壊検査（UT、MT）
• 寸法検査
• 材料認証 (EN 10204 3.1 / 3.2)

龍眼 は厳格な品質管理手順を実施し、各大きなサイズのフランジが国際的なプロジェクト要件を満たしていることを確認します。

インストールの課題とベストプラクティス

大きなサイズのフランジを取り付けるには、慎重な計画が必要です。

• 漏れを防ぐための適切な位置合わせ
• 制御されたボルト締め順序
• 適切なガスケットの使用
• 熱膨張に対する許容値

ビッグサイズフランジと標準フランジ

よくある質問 (FAQ)

Q1: 大きなサイズのフランジとは何ですか?

大きなサイズのフランジは通常、DN600 より大きい直径のフランジを指し、多くの場合、大規模なパイプライン システム用にカスタムメイドされます。

Q2: 大きなサイズのフランジは特注で製造されますか?

はい、ほとんどの大きなサイズのフランジは、プロジェクト固有の図面と規格に従って製造されます。

Q3: 大きなサイズのフランジを最も多く使用しているのはどの業界ですか?

石油およびガス、発電、石油化学、海洋エンジニアリング、および水処理産業。

Q4: フランジの品質を確保するにはどうすればよいですか?

完全な材料トレーサビリティ、試験レポート、国際認証を提供する Longan のようなメーカーを選択してください。

適切な大きいサイズのフランジを選択することは、安全性、効率性、長期的な運用の成功に影響を与える戦略的な決定です。などの経験豊富なメーカーと協力することで、龍眼により、最も要求の厳しいパイプライン システムでも信頼性の高いパフォーマンスを確保できます。

大規模な産業プロジェクトを計画していて、専門家の指導やカスタマイズされた大きなサイズのフランジ ソリューションが必要な場合は、お気軽にお問い合わせください。お問い合わせ今日はあなたの要件について話し合います。
