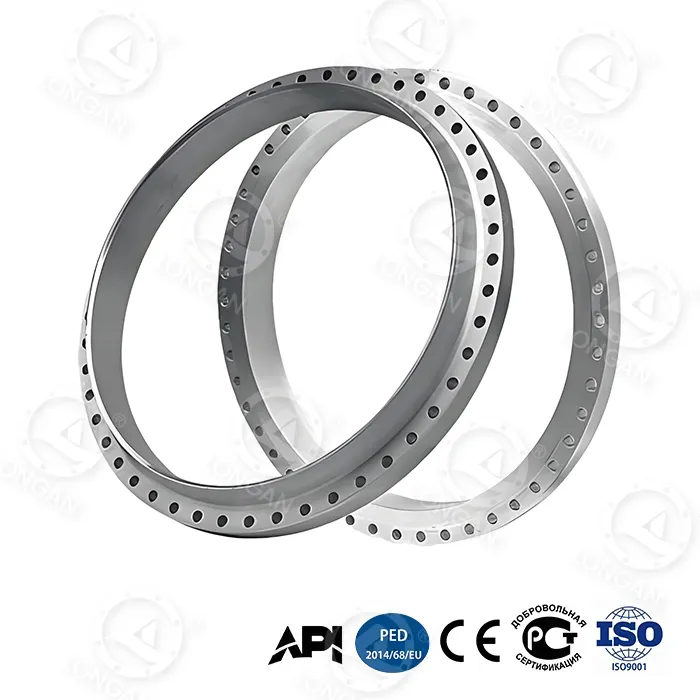

ビッグサイズフランジ

製品の利点に関するデータのプレゼンテーション

1. より高い圧力容量

ビッグ サイズ フランジの一般的な圧力範囲は 100 Bar 以上から 250 Bar 以上で、これは同じグレードの標準フランジの圧力の 5 倍以上です。たとえば、DN600 でのクラス 900 フランジの定格圧力は、同じサイズのクラス 150 フランジの定格圧力よりもはるかに高くなります。

2. 壁厚と構造強度の大幅な増加 (構造完全性の強化):

ビッグサイズのフランジは、凸面が高く、フランジネックが厚く、ボルト穴が大きいため、振動や曲げに対する耐性が強化されています。

ASME B16.5 DN600、クラス 150 とクラス 900 RF フランジを例に挙げます。

フランジ厚さ、クラス 900: ～ 152.4 mm、クラス 150: ～ 38.1 mm、クラス 900 の厚さはクラス 150 の約 4 倍です。

ボルトの数 クラス 900 には M36 ボルトが 24 本ありますが、クラス 150 には M24 ボルトが 20 本のみあります

ボルト径50％アップ、ボルト本数20％アップ、クランプ力アップ。

クラス 900 フランジのボルト円直径は、クラス 150 フランジ直径と比較して最大 114.3 mm 増加し、より多くのボルト配置スペースを提供します。

3. 非常に強力なシール性能

シール面の接触面積が大きく、高圧高温環境下でも長期間漏れがありません。

ボルトの高さが高いと、ガスケットのシール力が直接的に高まります。

大型フランジのリングガスケットの設計漏れ率は通常、気密シールを達成できる10^-6 std cm3/sec He未満であることが要求され、これはソフトガスケットに対する通常のフランジの要件よりもはるかに高くなります。

4. カスタマイズされた要件

この製品には、標準以外のサイズ、材質、コーティングのカスタマイズ要件が必要です。ロンガンはこれを専門としています。

サイズが標準をはるかに超えているため、カスタマイズされた加工が必要です。

一般的に使用される耐食合金材料: (スーパー デュプレックス 2507、インコネル 625/825、モネル、ハステロイなど)、降伏強度は > 600 MPa 以上に達します。

特殊コーティングの厚さは250～500μmに達し、ライニングの厚さは3～6mmでカスタマイズも可能です。

最後に、Longan はカスタマイズされたビッグサイズのフランジの生産を専門とする強力な工場であり、この製品に対するすべての想像力を完全に満たすことができることを強調したいと思います。ぜひご連絡ください。いつでも大歓迎です!
