の役割を理解するフランジ産業応用分野: 包括的なガイド

フランジは配管システムの重要な部分であり、パイプ、バルブ、ポンプ、その他の機器を接続する際に重要な役割を果たします。製品は石油、ガス、化学、水処理プラントなどで使用されます。

とは何ですかフランジ?

フランジは、パイプ、継手、または機械を接続するために使用されるフランジまたは尾根です。フランジはボルト締めまたは溶接で強力に接続されており、組み立て、分解、検査が簡単に行えます。フランジには、さまざまな圧力、温度、環境条件に耐えられるよう、さまざまな形状やサイズがあります。接続を標準化することで、フランジはシステム間の相互運用性を促進し、ダウンタイムとメンテナンスのコストを削減します。

フランジの主要パラメータ

サイズ: 公称パイプ サイズ (NPS) または直径を指し、接続されたコンポーネントに一致する必要があります。

圧力定格: フランジが耐えることができる最大圧力を示し、通常は ANSI/ASME などの規格に従って分類されます (例: クラス 150、クラス 300、クラス 600)。

材質：一般的に使用される材質には、耐食性と強度を考慮して選ばれた炭素鋼、ステンレス鋼、合金鋼、真鍮や銅などの非鉄金属が含まれます。

面タイプ: シール効率に影響する平坦面 (FF)、隆起面 (RF)、リング ジョイント (RTJ) が含まれます。

ボルト穴のレイアウト: ボルト穴の数と直径。位置合わせと締め付けに重要です。

規格：ANSI、ASME、DIN、JISなどの国際規格に準拠しており、互換性と安全性が保証されています。

詳細な製品パラメータ表

フランジの種類

フランジは、その設計と用途に基づいて分類されます。最も一般的なタイプは次のとおりです。

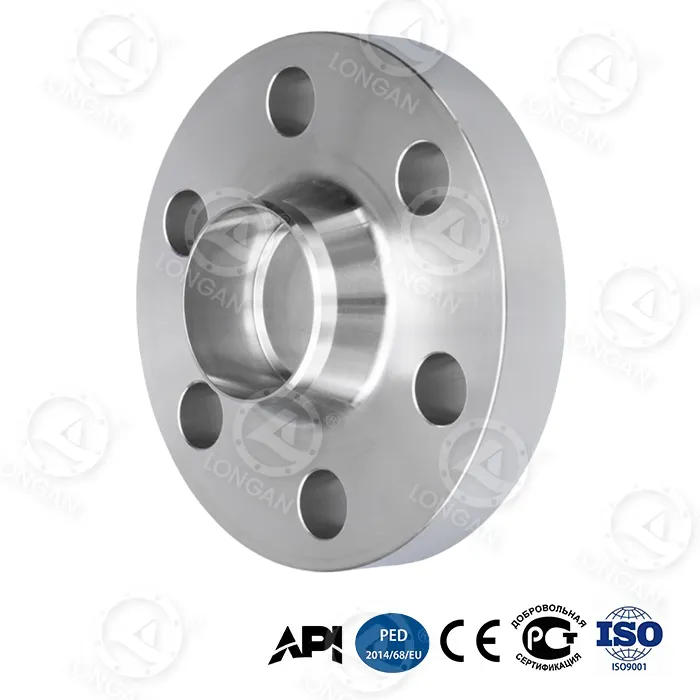

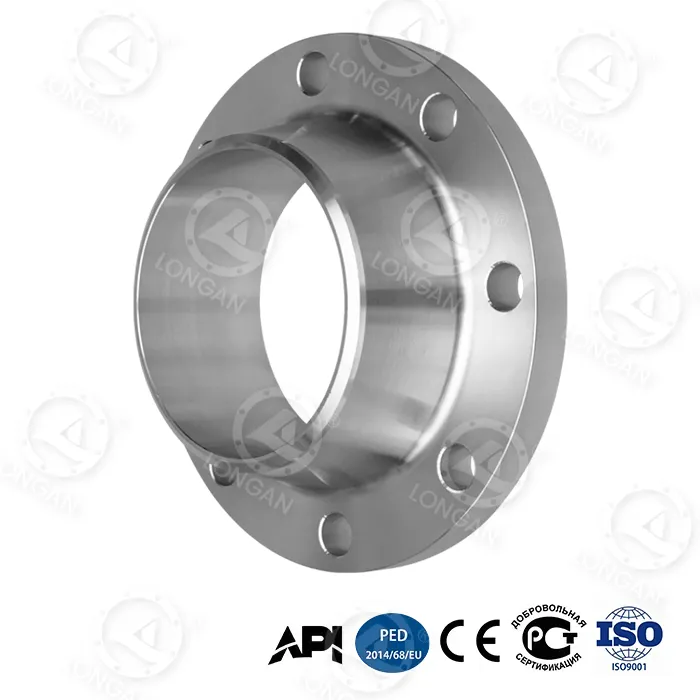

• ウェルドネックフランジ:高応力用途向けのロングテーパーハブを備えており、高圧システムに最適です。
• スリップオンフランジ:パイプにスライドさせて溶接するだけで簡単に設置でき、低圧環境に適しています。
• ブラインドフランジ:配管システムの端をシールするために使用され、将来の拡張や検査に備えます。
• ソケット溶接フランジ:スムーズな流れと高い強度を実現し、小口径配管によく使用されます。
• ネジ付きフランジ:溶接を行わずにパイプにねじ込みできるため、非危険または低圧システムに最適です。
• 重ね継手フランジ:スタブエンドと組み合わせることで位置合わせが容易になり、頻繁に分解する必要があるシステムに最適です。
