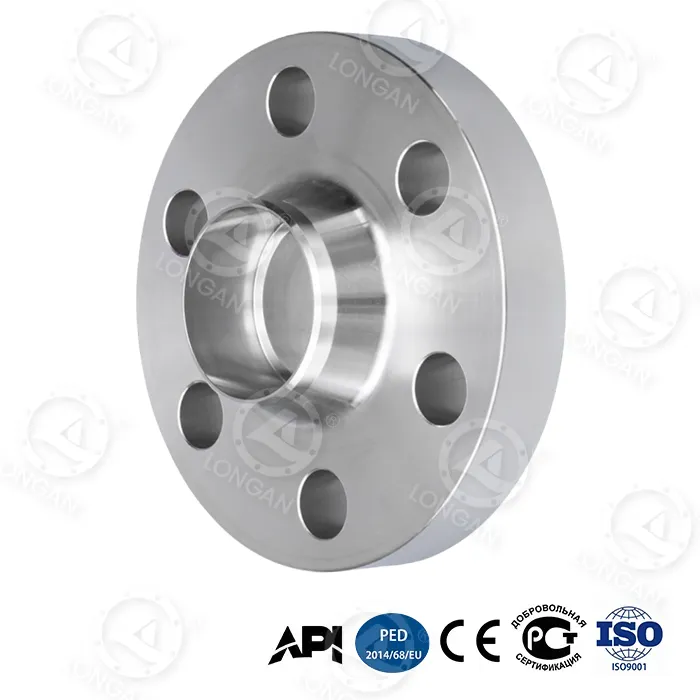

304 ネック突合せ溶接フランジ

技術仕様

1. 材料認証 (ASTM A182 F304)

要素基準値機能テストケース

Ni 8.0~11.0% オーステナイト安定度 9.2%

C ≤0.08% - 0.05%

Cr 18.0~20.0% 酸化腐食防止 18.8% (分光計)

2. 圧力-温度

温度 (°C) クラス 150 (bar) クラス 300 (bar)

300 13.2 35.8

200 15.8 42.7

38 19.6 51.1

3. 機械的性質

パラメータ 304 フランジ値の標準基準

内径公差 (NPS 12") ±0.25mm ASME B16.5 表5

引張強さ 515 MPa ASTM A182

降伏強さ 205 MPa ASTM A182

ボルト穴中心円偏差 ±0.8mm MSS SP-44

該当するシナリオ

推奨されるシナリオ 許容されるメディア 禁止されるシナリオ 代替ソリューション

低圧圧縮空気 乾燥空気 (露点 <-40°C) 硫黄を含む湿った空気 ニッケルメッキ炭素鋼

食品機器 乳製品、ジュース（pH>4.5） 塩素系消毒剤 316Lフランジ

市の上水道 淡水、飲料水 海水/高塩素水 (>50ppm Cl⁻) 316 フランジ

HVAC 熱水 (<80°C)、蒸気 塩酸/硫酸 (pH<4) ハステロイ合金

304 ネック突合せ溶接フランジを選択する理由?

1. 低コスト

材質 単価（目安） 耐用年数 総合コスト（10年）

316 フランジ 2.3x 15 年 + 1.2x

304 ネック突合せ溶接フランジ 1.6x 10 年 + 1.0x

炭素鋼フランジ 1.0x 2年（錆漏れ） 2.8x

2. 構造設計上の利点

シール面精度: 304 ステンレス鋼ネック溶接フランジの RF 表面粗さは 125 ～ 250μin Ra で、ガスケットシールの信頼性を確保します。

テーパーネック移行部: 応力集中係数を 40% 削減し、溶接疲労寿命を延長します。

3. 基本的な耐食性

塩水噴霧試験：500時間赤錆なし

クロムニッケル保護層: Cr 含有量 ≥18% は不動態皮膜を形成し、水、蒸気、弱酸 (pH > 4.5) からの腐食に耐えます。

制限事項の説明: 塩化物イオンが 50ppm を超える環境 (海水など) には適しておらず、現時点では 316 をアップグレードする必要があります。

よくある質問

Q1: 316 フランジとのコストの違いは何ですか?

回答: 304 ネック突合せ溶接フランジの価格は、同じ仕様の下で 30 ～ 35% 安くなります (ニッケルとモリブデンの含有量の違いにより)。培地に塩化物イオン/酸が含まれていない場合は、304 を選択する方が経済的です。

Q2: 304は屋外配管にも使用できますか？

回答: 低湿度 (<60% RH)、塩分のない環境では長期間使用できます。海岸/工業地域では防食コーティングが必要です。そうでないと 2 ～ 3 年以内に孔食が発生する可能性があります。
