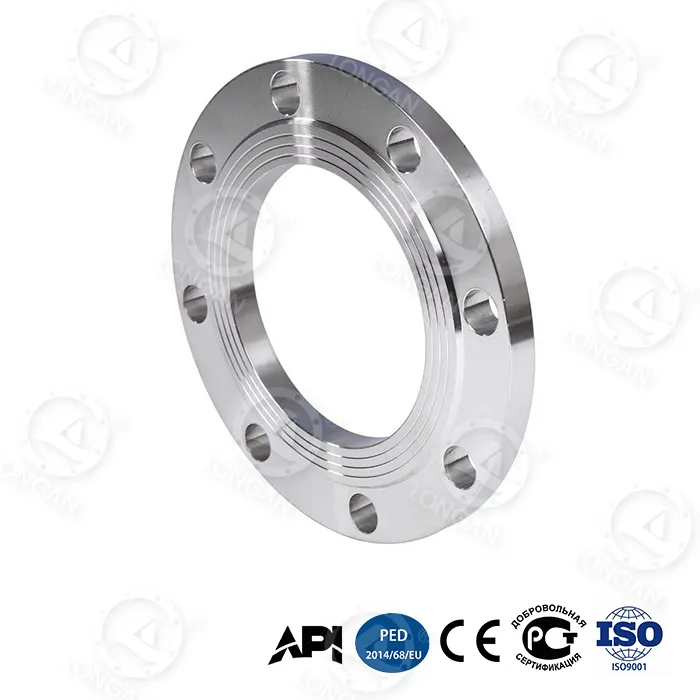

ステンレス鋼フラット フランジはフルフェイス (FF) シール面設計を採用しており、ASME B16.5 規格に厳密に従って製造されており、圧力定格はクラス 150 ～ クラス 1500 をカバーし、サイズ範囲は NPS 1/2 インチから 24 インチです。この製品は、ステンレス鋼の優れた耐食性と龍安の 3 つの独自のコア技術を組み合わせており、海水、酸性ガス、腐食性破砕流体などの過酷な媒体環境に特に適しています。この製品は、従来のステンレス鋼製フランジと比較して、ステンレス鋼本来の耐食性を維持しながら、曲げ強度が65%向上、破裂圧力が180%向上しています。
1.応用分野と業界事例
この製品は、以下の腐食性の超高圧シナリオに特に適しています。
● 海洋掘削プラットフォーム配管システム:海水腐食+高圧石油・ガス、30年相当腐食速度0.03mm/年。
● 海水注入パイプライン：高塩分媒体への長期暴露、高いシール信頼性要件、漏れ率 ≤10⁻⁵。
● シェールガス破砕ポンプのパイプライン:腐食性破砕流体環境、繰り返し疲労寿命20,000サイクル(35MPa時)。
● 深海噴出防止装置スタック:水深5,000m、外部静水圧50MPa、内部ガス媒体、API 6A PSL 3G認証。
● 海洋油田のクリスマス ツリー システム:H₂S および CO₂ を含む酸性環境、優れた材料耐食性。
代表的なケース:
- 中東の海洋油田: DN300 クラス 900 ステンレス鋼フランジ 150 セットが使用されました。 24 か月の運転後、シール面には腐食の兆候は見られませんでした。
- 南シナ海深海ガス田：水深2,500m、18ヶ月使用、腐食速度0.028mm/年を測定。
ステンレス鋼のフラット フランジは腐食環境で特に優れた性能を発揮します。 5,000mの深海環境をシミュレートしたASTM G111-97規格試験において、30年相当腐食速度はわずか0.03mm/年であり、通常の炭素鋼フランジ（約0.5mm/年）をはるかに上回っています。傾斜焼入れ高炭素鋼材は、材料組成と熱処理工程の最適化により、高強度を維持しながら、優れた耐海水耐食性を実現しました。具体的な性能は以下の通りです。
●海水浸漬腐食速度：0.03mm/年（30年相当）で、洋上プラットフォームの30年間メンテナンスフリー要件を満たします。
●耐応力腐食割れ性：勾配焼入れプロセスにより材料の内部残留応力が排除され、SCC のリスクが軽減されます。
●耐酸性媒体:H₂S および CO₂ を含む破砕流体環境に適しており、API 6A PSL 3G ガス媒体テストに合格しています。
このステンレス製平フランジにより耐圧性能が大幅に向上しました。核となる技術革新は、フランジネックに組み込まれたチタン合金補強リングにあり、降伏強度は 1,250MPa で、超高圧シナリオでのステンレス鋼材料の適用に新たな道を開きます。
測定データは以下の通りです。
●繰り返し疲労寿命: 従来のフランジは 25MPa で 5,000 サイクルに耐えることができますが、Longan の製品は 35MPa で 20,000 サイクルに耐えることができ、これは 300% 増加です。
●軸方向の変形 (35MPa): 従来のフランジの変形は 1.8 mm ですが、Longan の製品はわずか 0.6 mm で、67% 削減されます。
● 破裂圧力 (DN300): 従来のフランジが 15MPa 以下であるのに対し、Longan の製品は 42MPa に達し、180% 向上しています。
チタン合金補強リングは、締まりばめによってステンレス鋼の基板に結合されており、繰り返しの圧力衝撃下でのネックのプラスチックの蓄積を効果的に制限し、これまで合金鋼でのみ達成できた超高圧にステンレス鋼のフランジが耐えられるようにします。
4.オフロードシールと振動抑制実際のパイプラインシステムでは、取り付け誤差や熱変形によりフランジ面の位置ずれが発生することがよくあります。パイプラインの位置が 15°ずれている偏心荷重条件下では、従来のフランジのシール漏れ率は >10-3 mbar・L/s ですが、Longan のステンレス鋼フラット フランジはシール漏れ率 ≤10-5 mbar・L/s を維持し、シールの信頼性が 2 桁向上します。
構造上の革新:
●ラジアル補強リブデザイン：フランジの背面に追加された放射状の補強リブにより、局所的な応力集中が 48% 軽減され、無負荷状態での応力分布がより均一になります。
●高剛性ハニカム構造：バイオニックハニカムコア層は優れた曲げ剛性を提供し、フランジ面の反り変形に耐えます。
振動試験結果：ISO 10816-3規格の50～200Hz周波数帯域振動試験において、振幅減衰率は92％に達し、高圧脈動条件下でのボルトの緩みの問題を効果的に解決しました。
5.インテリジェントな警告と極限環境への適応性インテリジェントな警告テクノロジー:
● ナノジルコニア摩耗インジケーター層:この材料はシール面に埋め込まれています。厚さが0.1mm未満の場合は、目に見える色の変化で警告を発するため、専門の機器がなくてもシール状態を判断できます。
● 二重円錐形ボルト穴設計:35MPaの圧力変動時の予圧減衰を5%以内（従来構造は20%以上）に抑え、長期にわたる接続信頼性を確保します。
極限環境テスト結果 (すべて実測による):
| 環境条件 | 測定データ | 試験規格 |
|---|---|---|
| 低温衝撃（-70℃） | シャルピー衝撃エネルギー 89J (国家標準 ≥34J) | GB/T 229-2020 |
| 深海腐食（5,000m） | 30年相当腐食速度0.03mm/年 | ASTM G111-97 |
| 砂塵摩耗(120m/s) | シール面損傷深さ ≤8μm (10,000時間) | ISO 5890:2012 |
これらのデータは、この製品が極低温、深海の高圧高塩霧環境、砂漠の高速砂を多く含む環境でも長期間安定して動作できることを示しています。
Longan は、ステンレス鋼製平フランジの高性能を確保するために、次の 3 つのプロセス革新を採用しています。
●傾斜焼入れ高炭素鋼：加熱速度と冷却速度を正確に制御することにより、高硬度の表面から高靭性の中心部まで段階的な硬度分布が形成され、耐食性を最適化しながら従来の完全焼入れによる亀裂のリスクを回避します。
●バイオニックハニカム構造：蜂の巣の六角形の形状からインスピレーションを得て、有限要素解析により、同じ重量の固体フランジよりも曲げ強度が 65% 高いことが証明されました。
●チタン合金補強リング内蔵：降伏強度1,250MPa、密度は鋼のわずか60%のTi-6Al-4Vリング。リングは締まり嵌めによってステンレス鋼の基板に接着されており、ネックの塑性変形を効果的に制限します。
さらに、304、316、316L、二相ステンレス鋼などのさまざまなグレードを使用して、さまざまな腐食性媒体の要件を満たす材料を選択できます。
2.品質保証とカスタマイズサービスLongan の自社工場は温州市龍湾にあります。 Tsingshan Holding Group のステンレス鋼原料の利点を活用し、独自の鍛造、熱処理、機械加工能力と組み合わせて、完全な生産チェーンを形成しています。各ステンレス鋼フラット フランジには、追跡可能な材料証明書 (化学組成および機械的特性を含む)、熱処理曲線記録、寸法検査レポート、および静水圧/空気圧試験レポートが付属しています。
品質管理の重要なポイント:
●原材料の受入検査：スペクトル分析、粒界腐食試験、機械的特性のサンプリング。
●プロセス制御: 熱処理炉の温度曲線のリアルタイム監視、勾配焼入れパラメータの自動記録。
●完成品検査: 100% 寸法検査、10% 磁粉試験または浸透探傷試験、破裂圧力のバッチサンプリング。
●第三者による立会: ご要望に応じて、SGS、BV、またはその他の機関による現場での立会人試験を手配できます。
カスタマイズオプション:
●さまざまなステンレス鋼グレード (304、316、316L、2205 など)
●標準外のサイズと特殊な圧力定格
●プライベートラベル（レーザーマーキング、カスタムパッケージ）
●柔軟な最小注文数量 - 最小注文は 1 個
龍眼は、ステンレス鋼平フランジの選定コンサルティングからアフターサポートまでの全プロセスをカバーする包括的な技術サービスを提供します。
● 選択と設計のサポート:専門のエンジニアリング チームは、お客様の使用圧力、媒体の腐食性、温度範囲、設置条件に基づいて、フランジ圧力定格、材料グレード、シール面のタイプについて最適な選択を提案します。標準以外のサイズや特殊な作業条件については、有限要素解析 (FEA) レポートを提供できます。
● サンプルおよびテスト サービス:海外のバイヤーは無料サンプルを申し込むことができます (サンプル料金は返金可能、運賃はバイヤーが負担します)。 Longan の工場には、3000 トンの圧力試験機、繰り返し疲労試験ベンチ、-80°C の低温衝撃試験機、深海高圧腐食シミュレーション チャンバーが備えられています。お客様は、破裂圧力試験、繰り返し疲労試験、または極限環境試験を現場で目撃することができます。テストレポートは、CNAS 資格を持つ社内研究所によって発行されます。
● サードパーティによるテストの調整:お客様のご要望に応じて、SGS、BV、TÜV などの国際的に認められた機関に、化学組成分析、機械的特性試験、非破壊試験 (MT/PT/UT)、圧力試験などの製品性能検証を依頼することができます。テストレポートは商品と一緒にお届けします。
● 設置とメンテナンスのガイダンス:中国語と英語の設置およびメンテナンスマニュアル (PDF) が提供されており、ガスケットの選択、ボルトの予圧トルク表、二重円錐形のボルト穴の締め付け手順、定期的な点検ポイントが含まれています。一括購入のお客様には、オンサイト設置トレーニングまたはビデオ ガイダンスを提供できます。
● 販売後の品質トレーサビリティ:各フランジには固有のシリアル番号が付いています。 Longan Web サイトの注文照会システムを通じて、材料証明書、熱処理曲線、寸法検査報告書、試験記録をオンラインで追跡できます。製品の保証期間は18ヶ月（出荷日より）となります。保証期間中の製造上の欠陥による漏れや損傷については、Longan は無料で交換を提供します。
● 迅速な応答メカニズム:技術的な問い合わせには 4 時間以内に回答され、品質問題に対する事前の対応計画は 24 時間以内に提供されます。標準在庫品は 3 営業日以内に発送されますが、カスタム品の場合は 15 ～ 30 日の納期がかかります。
海外のバイヤーは、Longan の営業チームに技術要件を送信して、製造チームから無料サンプルと専門的な技術アドバイスを得ることができます。
Q: 海水環境における耐食寿命はどのくらいですか?
A: ASTM G111-97 規格の加速腐食試験によると、30 年相当の腐食速度はわずか 0.03mm/ 年です。この割合に基づくと、フランジの耐食寿命は従来の設計耐用年数 (通常 20 ～ 30 年) をはるかに超えており、海洋プラットフォームや深海エンジニアリングのライフサイクル要件全体を満たすことができます。
Q：本製品と通常のステンレスフランジとの違いは何ですか？
A: 違いは、バイオニックハニカム構造（曲げ強度65％向上）、勾配焼入れプロセス（材料特性分布の最適化）、内蔵チタン合金補強リング（耐力1,250MPa）の3つのコア技術にあります。通常のステンレス鋼フランジは超高圧耐圧性能を備えていませんが、Longanの製品は42MPaの破裂圧力に耐えることができ、シェールガス破砕ポンプなどの超高圧用途に対応します。
Q: どのような極端な温度条件に適していますか?
A: -70°Cの超低温条件下では、シャルピー衝撃エネルギーは89Jに達し、国家基準の要件である≧34Jをはるかに上回ります。これは、勾配焼入れプロセスによる材料の低温靱性の最適化によるもので、極地パイプラインや LNG 輸送などの低温で過酷な環境に適しています。同時に、高温条件（たとえば 200°C）下でも、勾配焼入れされた材料は依然として高い強度を維持します。
Q: Longan はさまざまなステンレス鋼グレードの製品を提供できますか?
A: はい。 Longan は自社工場の完全な生産システムに依存しており、さまざまなステンレス鋼材料 (304、316、316L、2205 二相ステンレス鋼など) のカスタム生産をサポートしています。海外のバイヤーは、特定の技術要件を送信して、無料サンプルと製造チームからの専門的なアドバイスを得ることができます。会社は浙江省温州市龍湾区永興街明珠路620号に位置しています。原材料の供給は青山控股集団に依存しており、完全な生産供給システムを形成しています。
Q: 製品の耐食性能はどのように確認できますか?
A: Longan は、ASTM G111-97 規格に従って深海腐食シミュレーション試験を顧客に提供することも、顧客の要望に応じて粒界腐食試験や塩水噴霧試験などを第三者の研究所に依頼することもできます。テストレポートは製品に付属しており、お客様は工場でのテストプロセスを目撃することもできます。
まとめ：Longan のステンレス鋼フラット フランジは、ステンレス鋼の耐食性の利点と、バイオニック ハニカム構造、勾配焼入れプロセス、内蔵チタン合金強化リングという 3 つのコア技術を組み合わせています。極端な腐食環境や超高圧の作業条件でも優れた性能を発揮します。 API 6A PSL 3G 認証に合格しており、海洋石油およびガスエンジニアリング、深海掘削、腐食性の超高圧パイプラインに最適なフランジの選択肢です。無料のサンプルと専門的な見積もりを入手するには、要件を送信してください。
