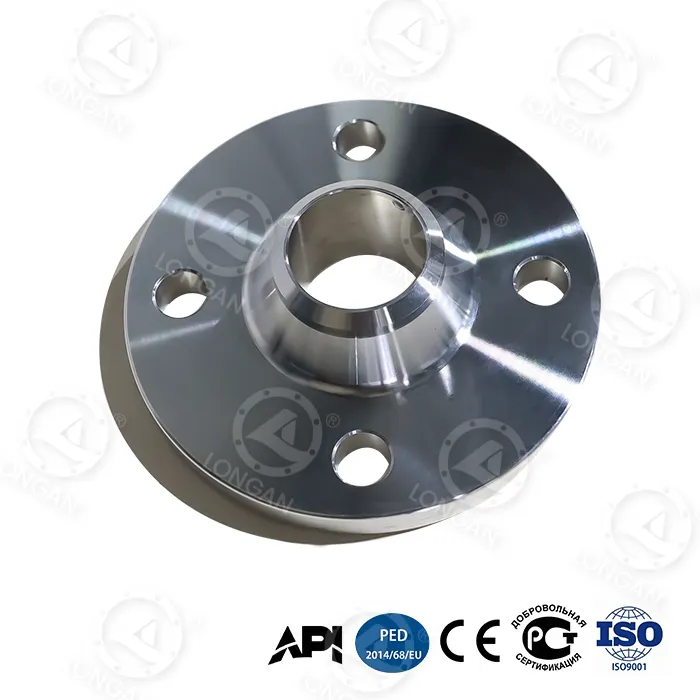

316 ネック突合せ溶接フランジ

化学処理、海洋プラットフォーム、海水淡水化、製薬およびその他の環境において、当社は ASME B16.5 規格を満たすあらゆる 316 WN フランジを提供しています。厳格な品質管理を経て、これらの最も要求の厳しい環境において長期にわたるパフォーマンスと安全性を保証します。 316 ステンレス鋼の突合せ溶接フランジネックは業界標準の選択です。詳細なパフォーマンス データ、技術仕様、および適用可能なガイドラインを提供できます。

316 ネック突合せ溶接フランジを選択する理由?

1.強い耐食性:

モリブデンが鍵です。316 ネック突合せ溶接フランジ PREN 値 > 25 は、304 ステンレス鋼よりもはるかに高く、孔食や隙間腐食に効果的に耐えます。また、2 ～ 3% のモリブデン (Mo) も含まれており、海水、塩化物、さまざまな酸性溶液に対する耐性が大幅に向上します。

ASTM G48 メソッド A 標準塩水噴霧試験 (5% NaCl、35°C) では、同じ条件下の炭素鋼フランジは 100 時間以内にひどく錆びましたが、316 個のフランジ試験片では 1000 時間後に目に見える孔食は見られませんでした。

2. インストールとテストが簡単:

316 ステンレス鋼の突合せ溶接フランジは永久的な高強度の接合を提供し、放射線検査 (RT) や超音波検査 (UT) の検査が簡単です。

認証: PED 2014/68/EU (CE マーキング)、NACE MR0175/ISO 15156 (酸性環境用)、NORSOK M-630 (石油およびガス)

サイズ: ASME B16.5、ASME B16.47 シリーズ A/B

材質: ASTM A182 F316/F316L

圧力温度定格: ASME B16.5

3.優れた耐久性：

高温性能: -425°F ～ 1500°F (-254°C ～ 816°C) の広い温度範囲にわたって良好な機械的特性を維持します。

高圧能力: ASME B16.5 に基づくクラス 150、300、600、900、1500、2500 の圧力定格に耐えるように設計されています。明確な圧力と温度の定格表が提供されています。

4. 最適化された流体の流れ:

316 ネック突合せ溶接フランジはパイプの壁の厚さに徐々に一致し、応力集中係数を大幅に軽減します。特に周期的負荷や熱サイクルの用途に適しています。テーパーネック設計によりスムーズな移行が実現し、乱流と圧力降下が軽減され、疲労寿命はスライド フランジより 30 ～ 50% 長くなります。

機械的特性:

降伏強度 (たわみ 0.2%、最小) 30 ksi (205 MPa) 25 ksi (170 MPa) ASTM A370

引張強さ (最小) 75 ksi (515 MPa) 70 ksi (485 MPa) ASTM A370

伸び (2 インチゲージ、最小) 30% 30% ASTM A370

硬度 (最大) 217​​ HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

使用可能範囲

圧力クラス: 150、300、400、600、900、1500、2500

製造プロセス: 鍛造 - 鋳造フランジよりも強度があり、欠陥が発生しにくくなります。

316 ネック突合せ溶接フランジ サイズ (NPS): 1/2 インチ (15mm) ～ 24 インチ (600mm)

シール面: RF (レイズドフェイス - 一般的な高さは NPS<24 インチの場合は 1/16 インチ、NPS >=24 インチの場合は 1/4 インチ)、RTJ (リングタイプジョイント - R、RX、BX およびその他の溝タイプ)

表面処理: 溶体化焼きなまし + 酸洗不動態化 - 標準構成で最高の耐食性を確保し、遊離鉄を除去します。サンドブラストや電解研磨はオプションです。

パイプラインのシーリング ソリューションを求めるには、すぐに問い合わせを送信してください
